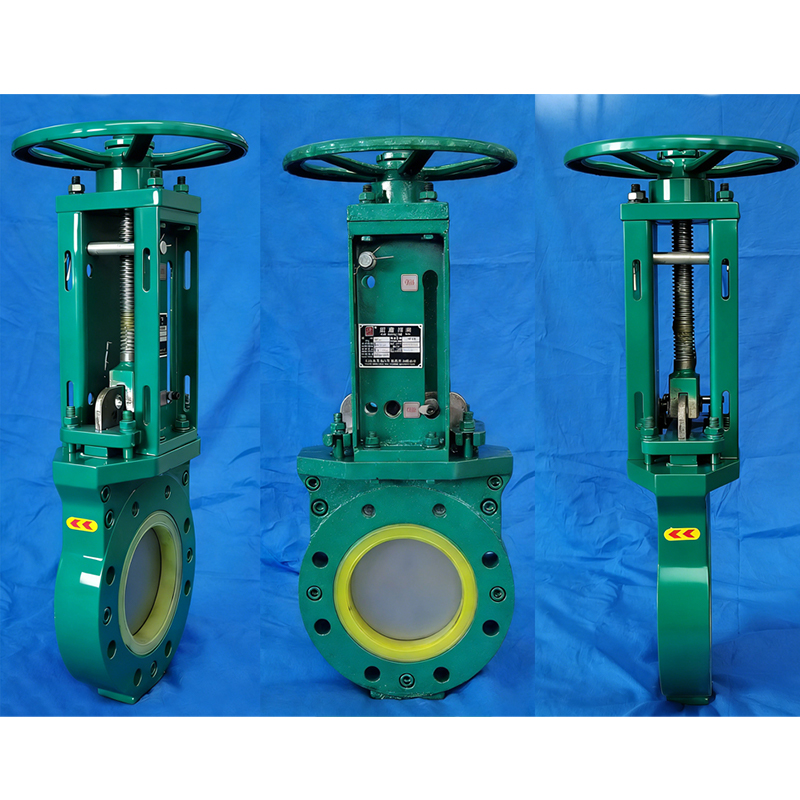

Серия DZF-Z Межфланцевые ножевые задвижки
Проточные и уплотнительные элементы выполнены монолитной конструкцией из износостойкого полиэфирного материала, что обеспечивает увеличенный срок службы.
Описание
маркер
Технические характеристики
| Условный проход | 80～500 мм |
| Условное давление | 1.0～2.5 MPa |
| Стандарт фланцевых соединений | GB/T9124, ANSI B16.5 |
| Рабочая среда | Шлам, зольная пульпа и др. |
| Рабочая температура | –40～120 ℃ |
| Способ управления | Ручное, электрическое, пневматическое, гидравлическое |
| Стандарт испытаний | GB/T13927, API 598 |
Основные применяемые материалы
| Наименование детали | Материал |
| Корпус задвижки | GGG40 / SS304 |
| Шибер | SS304 / SS316 |
| Уплотнительное седло | PU / NBR |
| Гайка штока | H62 |
| Шток | SS304 / 40Cr |
| Набивка сальника | NBR / EPDM |
Общие сведения
В связи с проблемами интенсивного абразивного износа, заиливания и заклинивания, утечек через уплотнения, а также малого ресурса работы традиционных затворов в тяжёлых условиях эксплуатации, включая закладочные работы в горнорудной промышленности, транспортировку хвостов, углеобогащение, перекачку шламов и суспензий, компания, опираясь на более чем десятилетний отраслевой опыт в области разработок, модернизировала конструкцию и уплотнительные технологии, разработав собственную серию DZF-Z — износостойкие ножевые задвижки междуфланцевого исполнения.
Задвижка оснащена проточными и уплотнительными элементами из высокоизносостойкого полиэфирного материала, а также специальной системой самоочистки, что позволяет полностью устранить проблемы осаждения и затвердевания среды. Изделие обеспечивает нулевую утечку в любых режимах работы — как при низких, так и при высоких давлениях. Срок службы данной задвижки более чем в десять раз превышает ресурс стандартных шиберных затворов для абразивных сред.
Особенности
Проточные и уплотнительные элементы выполнены монолитной конструкцией из износостойкого полиэфирного материала, что обеспечивает увеличенный срок службы.
Самоочищающаяся конструкция контактных поверхностей предотвращает налипание и затвердевание среды.
Шток, шибер и крепёжные элементы изготовлены из высококачественных сталей, обладают высокой прочностью и устойчивостью к деформации.
Герметичное уплотнение, износостойкость, плавный ход, лёгкая и компактная конструкция, простота обслуживания и стабильность работы.
Задвижка адаптирована для работы с цементными суспензиями, рудными пульпами, шламовыми пульпами, хвостовыми пульпами и другими абразивными средами.

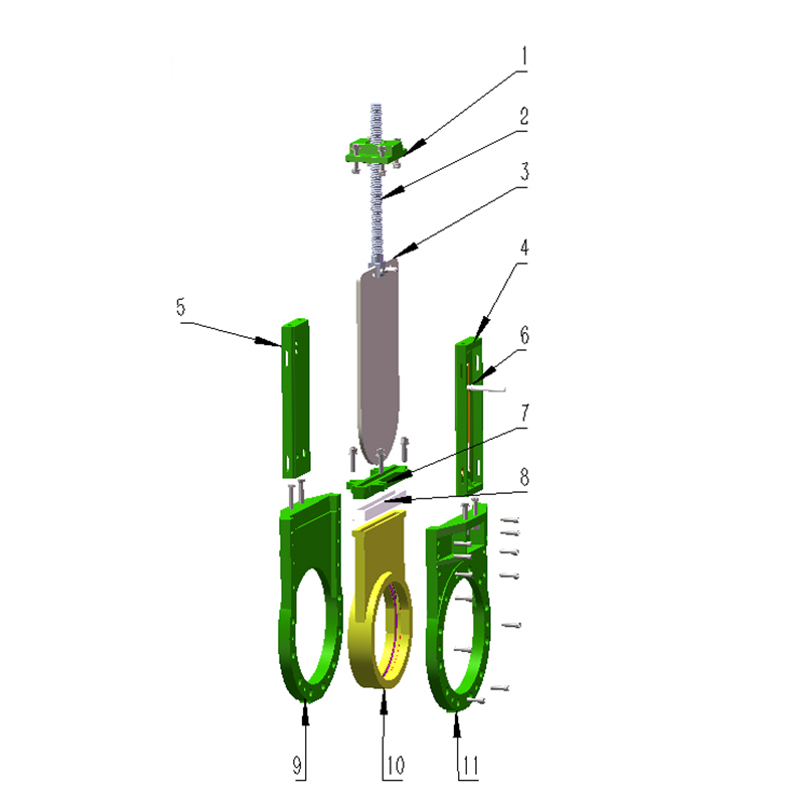

Детали клапана
Габаритные и присоединительные размеры

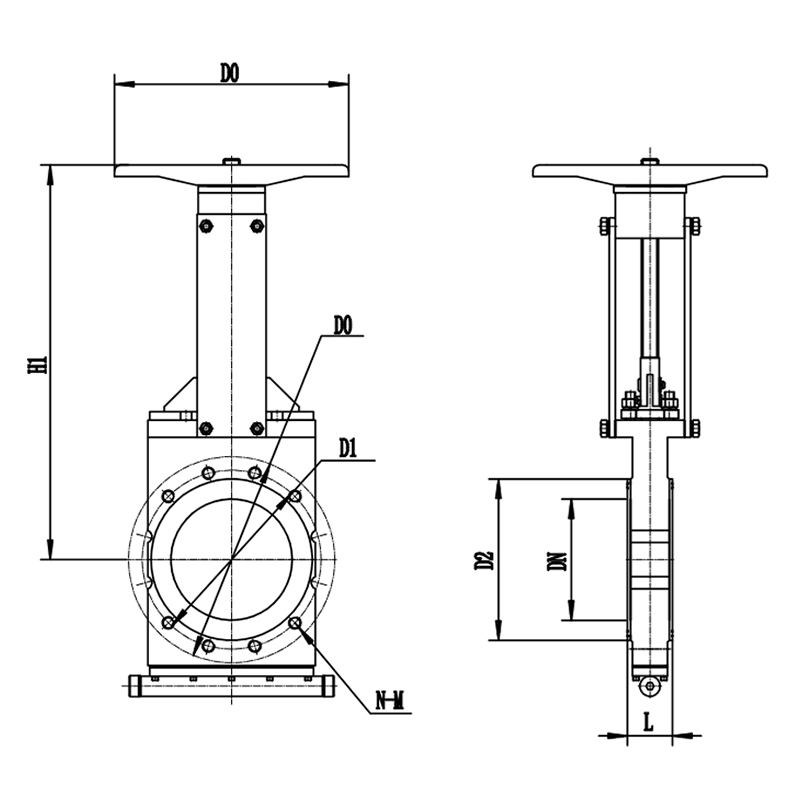

Задвижка с ручным управлением

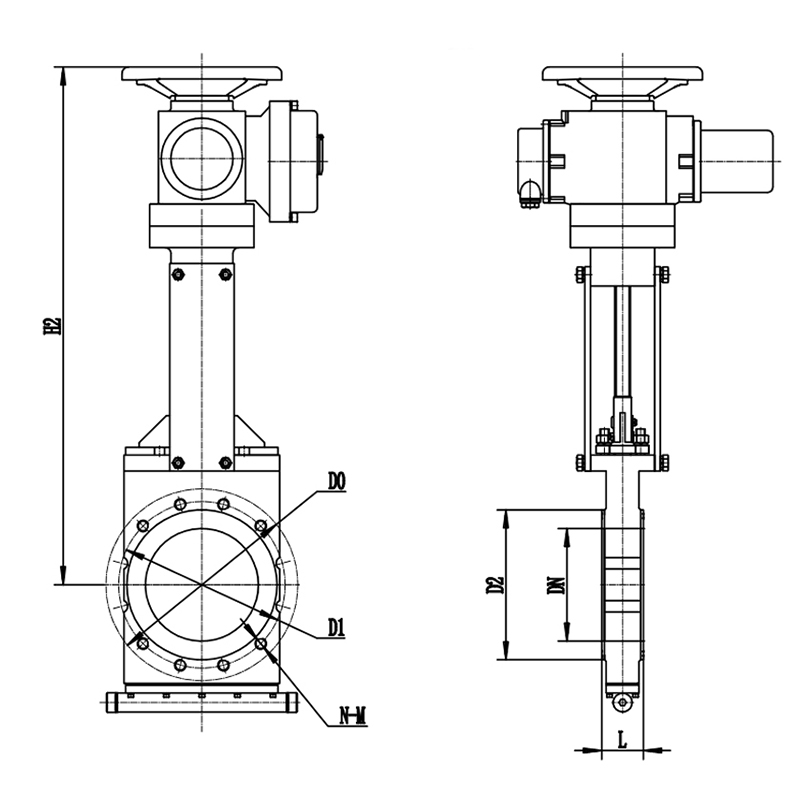

Задвижка с электроприводом
PN1,6 MPa
| Размер | L | D | D1 | D0 | N-M | N*Φ | H1 (ручное управление M) | H2 (электрическое управление E) | |
| DN | дюйм |
мм
|
мм | мм | мм | мм | мм | мм | мм |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-Φ18 | 462 | 714 |
| 100 | 4" | 55 | 220 | 180 | 240 | 2-M16 | 6-Φ18 | 505 | 764 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-Φ22 | 618 | 875 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-Φ22 | 710 | 971 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-Φ26 | 815 | 1159 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-Φ26 | 1315 | 1267 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-Φ26 | 1445 | 1372 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-Φ30 | 1620 | 1524 |
Примечания
1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.
2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.
3.Возможно изготовление клапанов по специальным требованиям заказчика.
