Продукция
Стандартные шаровые затворы
Доступные размеры: 1/4″–6″
Тип: шары из нержавеющей стали, изготовленные методом литья по выплавляемым моделям
Материалы: ASTM CF8M, CF8, CF3M
Описание
маркер
Технические характеристики продукции

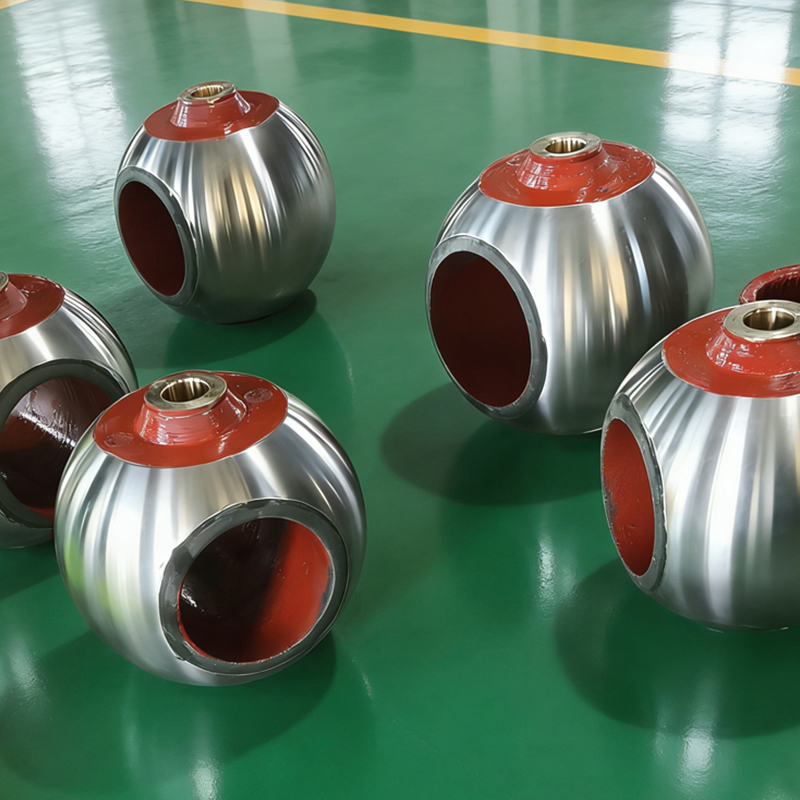

Полые и клапанные шары, изготовленные методом литья по выплавляемым моделям
- Доступные размеры: 1/4"–6"
- Тип: шары из нержавеющей стали, изготовленные методом литья по выплавляемым моделям
- Материалы: ASTM CF8M, CF8, CF3M
- Спецификация: доступны различные размеры в соответствии с требованиями заказчика
- Обработка: механическая обработка в соответствии с требованиями заказчик
Химический состав
| Тип | C | Si | Mn | P | S | Cr | Ni | Mo |
| CF8M | ≤0,08 | ≤1,5 | ≤1,5 | ≤0,04 | ≤0,04 | 18,0～21,0 | 9,0～12,0 | 2,0～3,0 |
| CF8 | ≤0,08 | ≤2,0 | ≤1,5 | ≤0,04 | ≤0,04 | 18,0～21,0 | 8,0～11,0 | |
| CF3M | ≤0,03 | ≤1,5 | ≤1,5 | ≤0,04 | ≤0,04 | 17,0～21,0 | 9,0～13,0 | 2,0～3,0 |

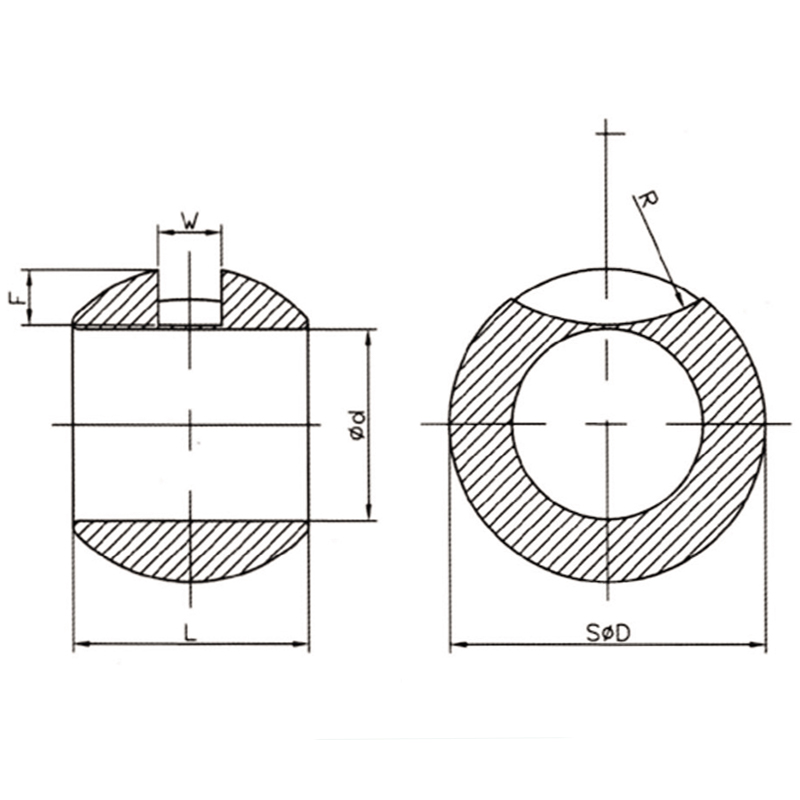

Основные размеры шаров
| SøD | φd | L | W | F | R |
| 15,5 | 9,2 | 11,5 | 4 | 2,5 | 10 |
| 20,5 | 12,5 | 15,2 | 4 | 2,7 | 10 |
| 25,5 | 15 | 19,3 | 5 | 4 | 13 |
| 32 | 20 | 23,7 | 5 | 5 | 13,6 |
| 39 | 25 | 28,5 | 8 | 5,8 | 19 |
| 42,5 | 25 | 32,9 | 8 | 7 | 20 |
| 50 | 32 | 36 | 8 | 7 | 25 |
| 60 | 38 | 45 | 9,5 | 8 | 28 |
| 63 | 38 | 48,5 | 9,5 | 9 | 30 |
| 76,5 | 50 | 56 | 9,5 | 8,5 | 28 |
| 80 | 50,8 | 59,9 | 9,6 | 10 | 37,5 |
| 97 | 65 | 70,5 | 12 | 12 | 50 |
| 100 | 65 | 73,7 | 12 | 15 | 50 |
| 115 | 76 | 84,3 | 12 | 12 | 50 |
| 120 | 76 | 90 | 12 | 15 | 50 |
| 125 | 80 | 93,7 | 16 | 15 | 37,5 |
| 148 | 94 | 112 | 15 | 14 | 62,5 |
| 152 | 100 | 111,4 | 16 | 17 | 75 |
| 194 | 125 | 145 | 20 | 24 | 50 |
| 230 | 150 | 170 | 22 | 26 | 75 |
