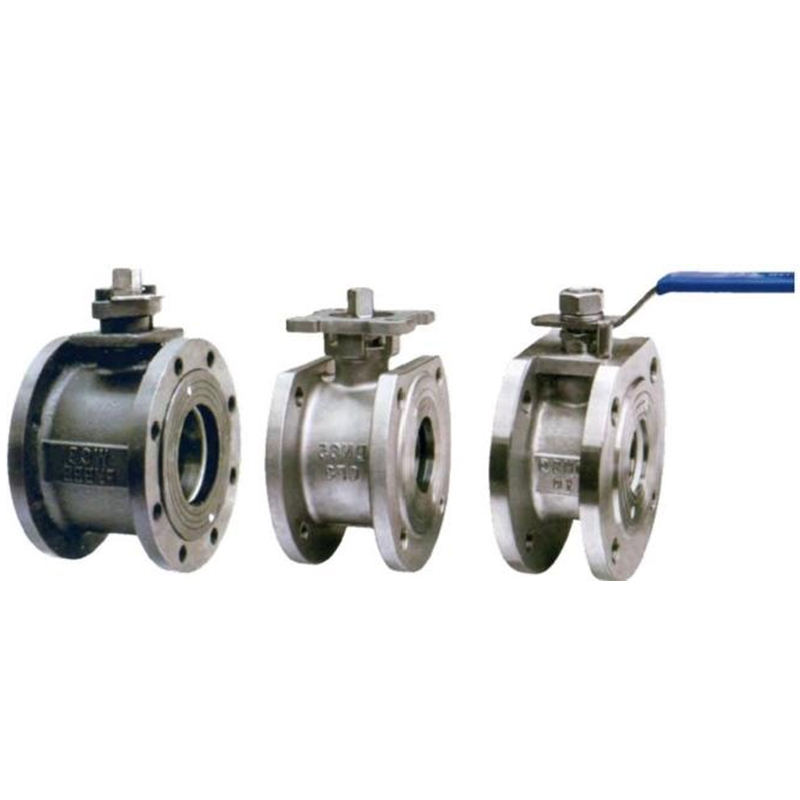

Q71F Тонкостенный шаровой клапан
Номинальный диаметр: DN15-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12237
Описание
маркер
Q71F Тонкостенный шаровой клапан
Номинальный диаметр: DN15-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12237
Строительная длина: GB/T 12221
Фланцевое присоединение: JB/T79
Контроль и испытания: JB/T9092
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Основные рабочие параметры
| Модель |
PN |
Рабочее давление
МПа |
Температура применения | Рабочая среда | Материал | ||||
| Клапан
Крышка клапана |
Шток | Шар | Уплотнительное кольцо | Набивка | |||||
| Q71F-16P | 16 | 1.6 | PTFE; ≤150; PPS; ≤250
|
Нитратные среды | CFB/304 | 304 | 304 |
PTFE, усиленный PTFE, PPS |
PTFE, гибкий графит |
| Q71F-25P | 25 | 2.5 | Нитратные среды | CFB/304 | 304 | 304 | |||
| Q71F-16R | 16 | 1.6 | Нитратные среды | CF3M/316L | 316L | 316L | |||
| Q71F-25R | 25 | 2.5 | Нитратные среды | CF3M/316L | 316L | 316L | |||
| Q71F-16Ti | 16 | 1.6 | Окислительно-коррозионные среды | ZTA2/TA2 | TC4 | TA2 | |||
| Q71F-25Ti | 25 | 2.5 | Окислительно-коррозионные среды | ZTA2/TA2 | TC4 | TA2 | |||

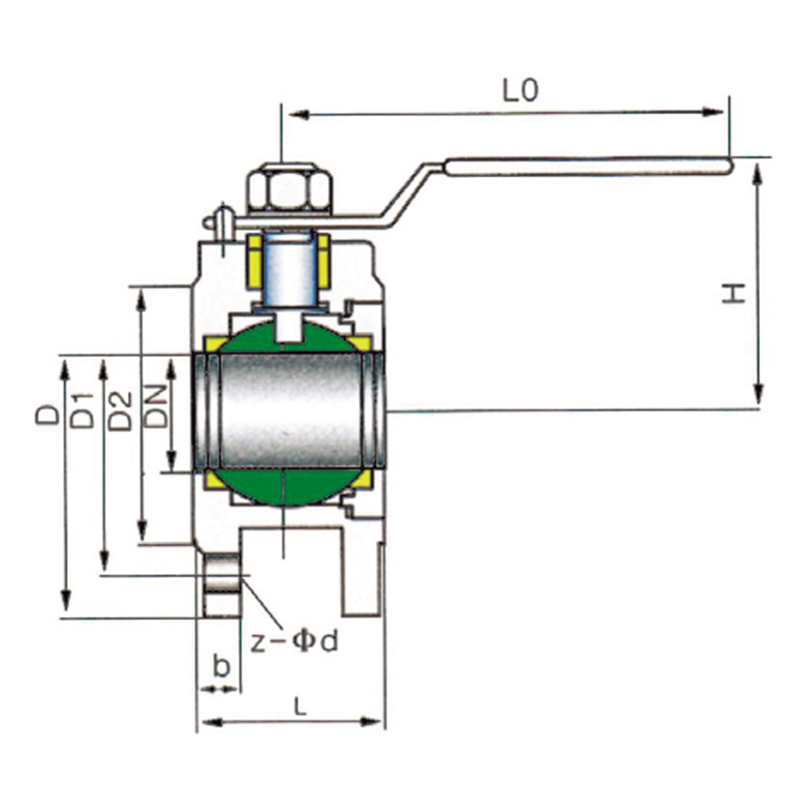

Основные наружные и присоединительные размеры (мм)
| Номинальный диаметр | L | D | D1 | D2 | b | z-d | H |
| PN 1,6 МПа | |||||||
| 15 | 35 | 95 | 65 | 45 | —— | 4-Φ12 | 80 |
| 20 | 38 | 105 | 75 | 55 | —— | 4-Φ12 | 85 |
| 25 | 45 | 115 | 85 | 65 | 14 | 4-φ12 | 95 |
| 32 | 50 | 135 | 100 | 78 | 18 | 4-φ16 | 100 |
| 40 | 60 | 145 | 110 | 85 | 18 | 4-16 | 105 |
| 50 | 70 | 160 | 125 | 100 | 18 | 4-Φ16 | 115 |
| 65 | 95 | 180 | 145 | 120 | 18 | 4-Φ16 | 130 |
| 80 | 118 | 195 | 160 | 135 | 20 | 8-①16 | 145 |
| 100 | 140 | 215 | 180 | 155 | 20 | 8-16 | 175 |
| 125 | 200 | 245 | 210 | 185 | 22 | 8-φ16 | 190 |
| 150 | 225 | 280 | 240 | 210 | 22 | 8-φ20 | 220 |
| 200 | 275 | 335 | 295 | 265 | 24 | 8-20 | 260 |
