V-2W Двухсоставной шаровой клапан с внутреннейнаружной резьбой
Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Описание
маркер
V-2W Двухсоставной шаровой клапан с внутренней/наружной резьбой
Номинальный диаметр: 1/4"-2"
Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 1000 PSI WOG
Контроль и испытания: API 598
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Размер (мм)
| NPS | Φd | L | LO | H |
| 1/4" | 10,8 | 56,5 | 103 | 43,5 |
| 3/8" | 11,6 | 58,2 | 103 | 43,5 |
| 1/2" | 15 | 69 | 103 | 49 |
| 3/4" | 20 | 77,7 | 126 | 59,4 |
| 1" | 25 | 90,5 | 126 | 63 |
| 1-1/4" | 32 | 105,5 | 154 | 80 |
| 1-1/2" | 38 | 114,2 | 154 | 84 |
| 2" | 50 | 139,5 | 192 | 94 |

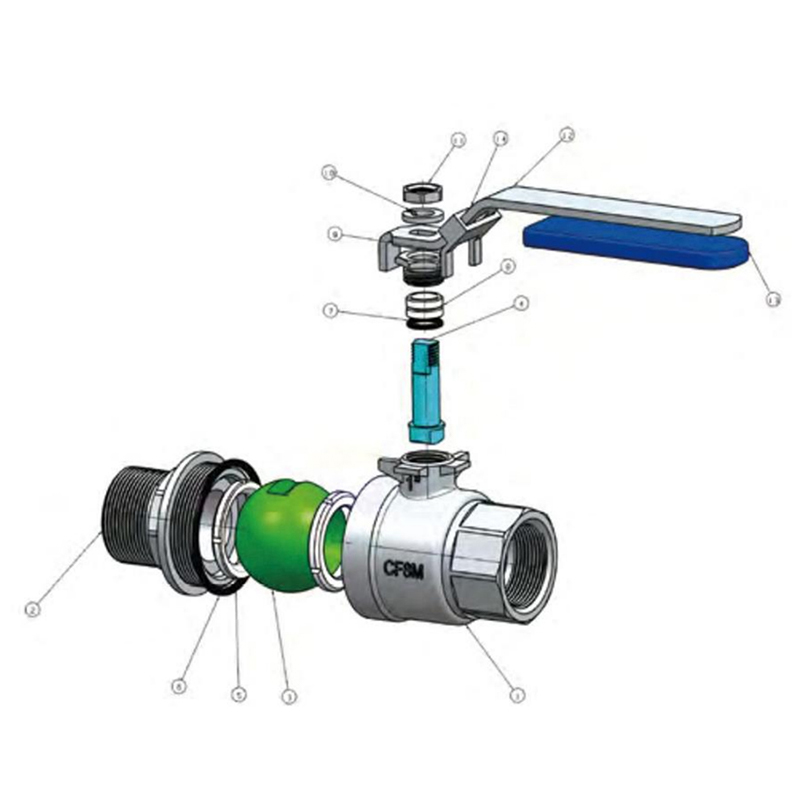

Детали клапана
| Номер | Номер чертежа | Наименование | Материал | Кол-во |
| 1 | V2W-0001 | Корпус | CF8M | 1 |
| 2 | V2W-0002 | Крышка | CF8M | 1 |
| 3 | V2W-0003 | Шар | 316 | 1 |
| 4 | V2W-0004 | Шток | 316 | 1 |
| 5 | V2W-0005 | Седло | PTFE+3%GF | 2 |
| 6 | V2W-0006 | Прокладка | PTFE | 1 |
| 7 | V2W-0007 | Упорная шайба | PTFE | 1 |
| 8 | V2W-0008 | Набивка штока | PTFE | 2 |
| 9 | V2W-0009 | Нажимная втулка | 304 | 1 |
| 10 | V2W-0010 | Пружинная шайба | 304 | 1 |
| 11 | V2W-0011 | Гайка | 304 | 1 |
| 12 | V2W-0012 | Фиксатор | 304 | 1 |
| 13 | V2W-0013 | Рукав рукоятки | Резина | 1 |
| 14 | V2W-0014 | Рукоятка | 304 | 1 |
