Продукция
Задвижки ANSI
Номинальный диаметр: DN15-DN300
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Описание
маркер
Технические характеристики продукции
Задвижка ANSI
Фланцевая задвижка ANSI, класс 150 (клапан из нержавеющей стали API 6D/API 600)
Номинальный диаметр: DN15-DN300
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Контроль и испытания: API 598, API 6D
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Технические характеристики продукции
| Стандарт проектирования | Строительная длина | Фланцевое присоединение | Контроль и испытания | Давление-температура | Маркировка | Объём поставки |
| ANSI600 | ANSI B16.10 | ANSI B16.5 | ANSI598 | ANSI 816.34 | ANSI6D | ANSI600 |
| ANSI6D | ANSI6D | ANSI6D | MSS SP-25 |
Перечень материалов
| Наименование детали | Материал | |||
| Корпус / Крышка | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| Затвор | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M |
| Шток | A182-F6a | A182-F11 | A182-F6a | A182-F316 |
| Набивка | Гибкий графит | PTFE | ||
| Прокладка | 18-8 Гибкий графит | |||
| Болт | A193-B7 | A193-B7 | A193-B7M | A193-B8 |
| Рабочая температура | -29～425℃ | -29～550℃ | -46～350°℃ | -40～200℃ |
| Рабочая среда | Вода, масла, пар | Пар, масла | Прпан, этилен | Азотая кислота |

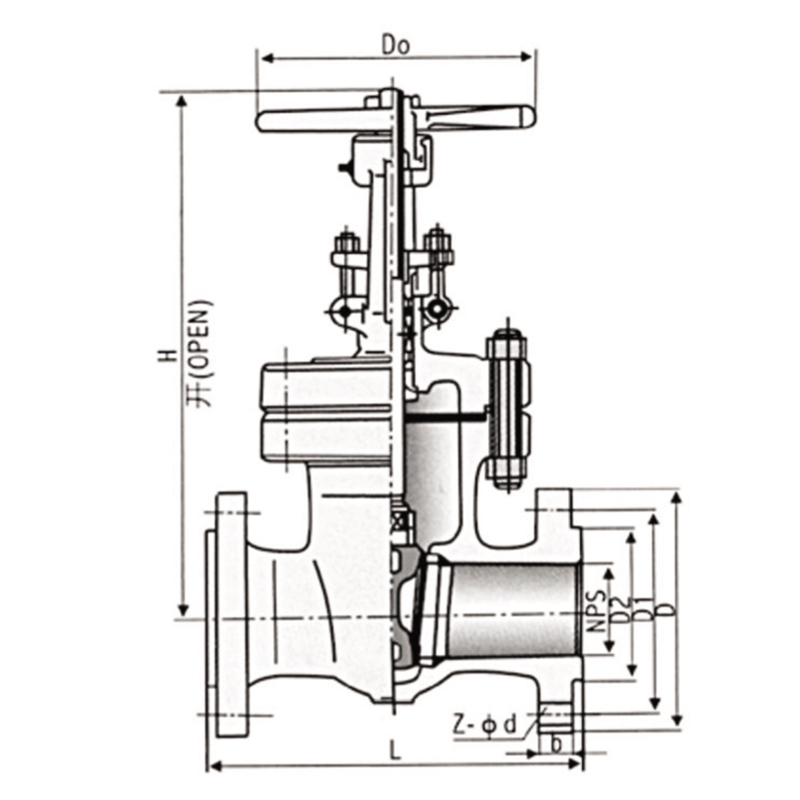

Основные наружные и присоединительные размеры (мм)
| NPS | DN | Размеры (мм) CN | |||||||||
| дюйм | мм | L | D | D1 | D2 | b | z-ср.d | H | Do | ||
| Z40H-150Lb
(Корпус:WCB) |
Z40W-150LbP
(Корпус:CF8) |
Z40Y-150Lb
(Корпус:CF8) |
Z40Y-150LbR
(Корпус:CF8M) |
Z40Y-150LbRL
(Корпус:CF3) |
Z40Y-150LbRL
(Корпус:CF3M) |
||||||
| 1/2" | 15 | 108 | 89 | 60,5 | 35 | 11.5 | 4-15 | 155 | 900 | ||
| 3/4” | 20 | 117 | 98 | 70 | 43 | 11.5 | 4-15 | 160 | 900 | ||
| 1” | 25 | 127 | 108 | 79,5 | 51 | 12 | 4-15 | 200 | 100 | ||
| 1-1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 4-15 | 245 | 180 | ||
| 1-1/2" | 40 | 165 | 127 | 98,5 | 73 | 15 | 4-15 | 285 | 200 | ||
| 2" | 50 | 178 | 152 | 120,5 | 92 | 16 | 4-19 | 323 | 200 | ||
| 2-1/2" | 65 | 190 | 178 | 139,5 | 105 | 18 | 4-19 | 347 | 250 | ||
| 3" | 80 | 203 | 190 | 152,5 | 127 | 19 | 4-19 | 383 | 250 | ||
| 4" | 100 | 229 | 229 | 190,5 | 157 | 24 | 8-19 | 457 | 300 | ||
| 5" | 125 | 254 | 254 | 216 | 186 | 24 | 8-22 | 632 | 300 | ||
| 6" | 150 | 267 | 279 | 241,5 | 216 | 26 | 8-22 | 635 | 350 | ||
| 8" | 200 | 292 | 343 | 298,5 | 270 | 29 | 8-22 | 762 | 350 | ||
| 10" | 250 | 330 | 406 | 362 | 324 | 31 | 12-25 | 895 | 400 | ||
| 12" | 300 | 356 | 483 | 432 | 381 | 32 | 12-25 | 1080 | 500 | ||
| 14" | 350 | 381 | 533 | 476 | 413 | 35 | 12-29 | 1295 | 600 | ||
| 16" | 400 | 406 | 597 | 540 | 470 | 37 | 16-29 | 1435 | 600 | ||
| 18" | 450 | 432 | 635 | 578 | 533 | 40 | 16-32 | 1626 | 650 | ||
| 20" | 500 | 457 | 699 | 635 | 584 | 43 | 20-32 | 1829 | 650 | ||
| 24" | 600 | 508 | 813 | 749,5 | 692 | 48 | 20-35 | 2175 | 700 | ||
