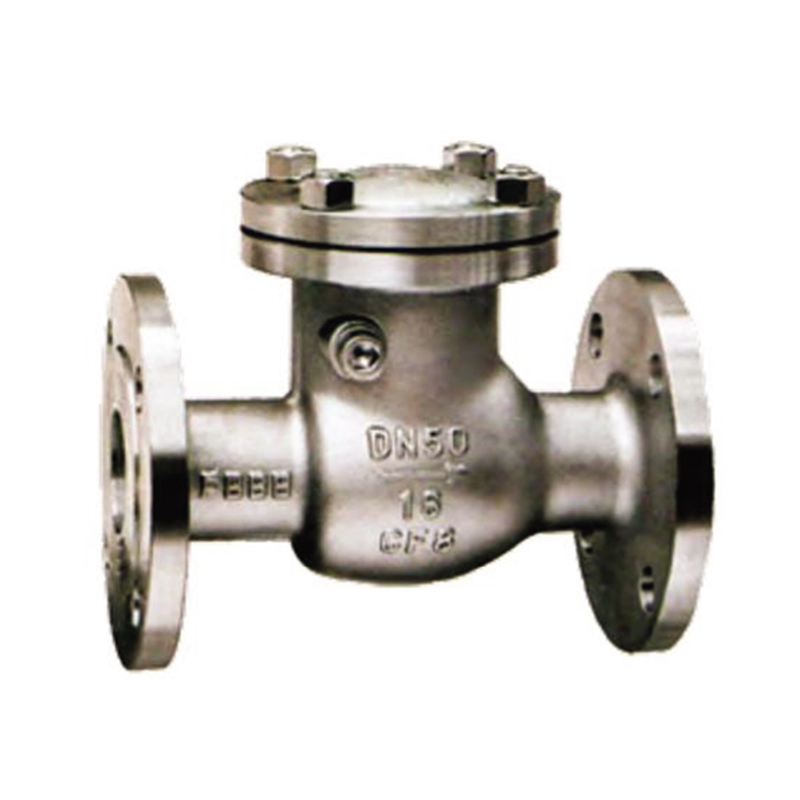

Поворотные обратные клапаны GB
Номинальный диаметр: DN15-DN500
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Описание
маркер
Технические характеристики продукции
Модель: GB
Фланцевый поворотный обратный клапан GB (обратный клапан GB)
Номинальный диаметр: DN15-DN500
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Строительная длина: GB/T 12221
Фланцевое присоединение: JB/T79
Контроль и испытания: JB/T9092
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Пробное давление
| Экспериментальный проект | Испытание корпуса | Испытание на герметичность | Пневматическое испытание на герметичность | |
| Среда | Вода | Воздух | ||
| Номинальное давление PN (МПа) | 1,6 | 2,4 | 1,8 |
0,6 |
| 2,5 | 3,8 | 2,8 | ||
| 4,0 | 6,0 | 4,4 | ||
| 6,4 | 9,6 | 7,0 | ||
Материалы основных частей
| Наименование | Материал | |||
| Корпус / Крышка | CF8 | CF8M | CF3M | WCB |
| Затвор | Cf8 | CF8M | CF3M | WCB |
| Прокладка | PTFE/Графит | |||
| Болт | Нержавеющая сталь | 35CrMoA | ||
| Гайка | Нержавеющая сталь | 45,35CrMoA | ||

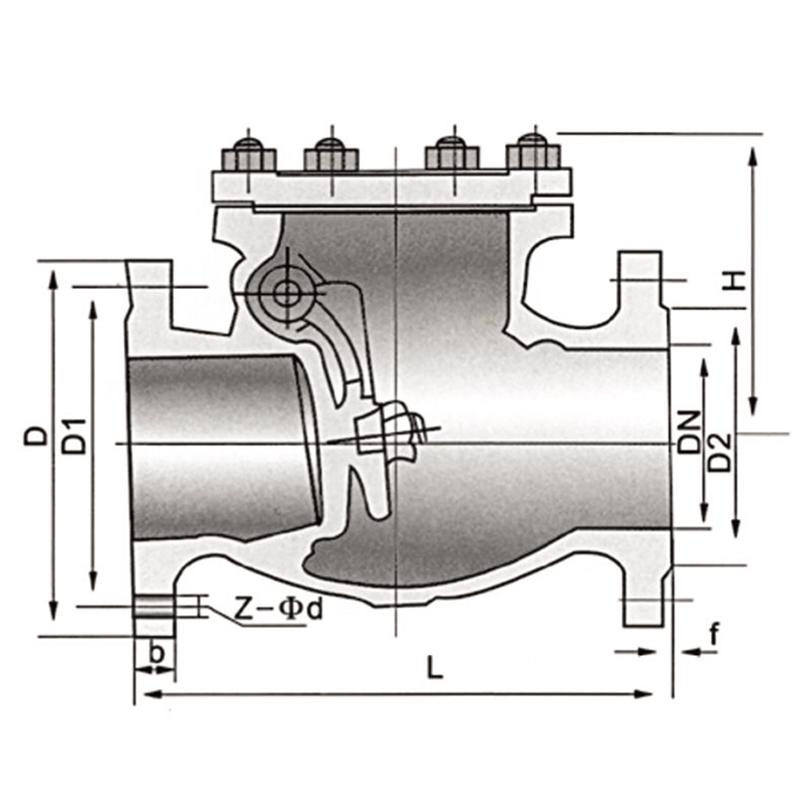

Размеры (мм)
Основные наружные и присоединительные размеры (мм)
| Номинальный диаметр DN | Размеры (мм) | ||||||
| L | D | D1 | D2 | b | z-Φd | H | |
| H44W-16P(R) | |||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 95 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 105 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | 115 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-φ18 | 135 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 140 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 148 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 160 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 172 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 178 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 250 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ18 | 255 |
| 200 | 550 | 335 | 295 | 265 | 26 | 12-Φ23 | 295 |
| 250 | 650 | 405 | 355 | 320 | 26 | 12-φ25 | 442 |
| 300 | 750 | 460 | 410 | 375 | 30 | 12-φ25 | 450 |
| 350 | 850 | 520 | 470 | 435 | 34 | 16-φ25 | 540 |
| 400 | 950 | 580 | 525 | 485 | 36 | 16-Φ30 | 555 |
| 500 | 1150 | 705 | 650 | 608 | 44 | 16-φ34 | 650 |
