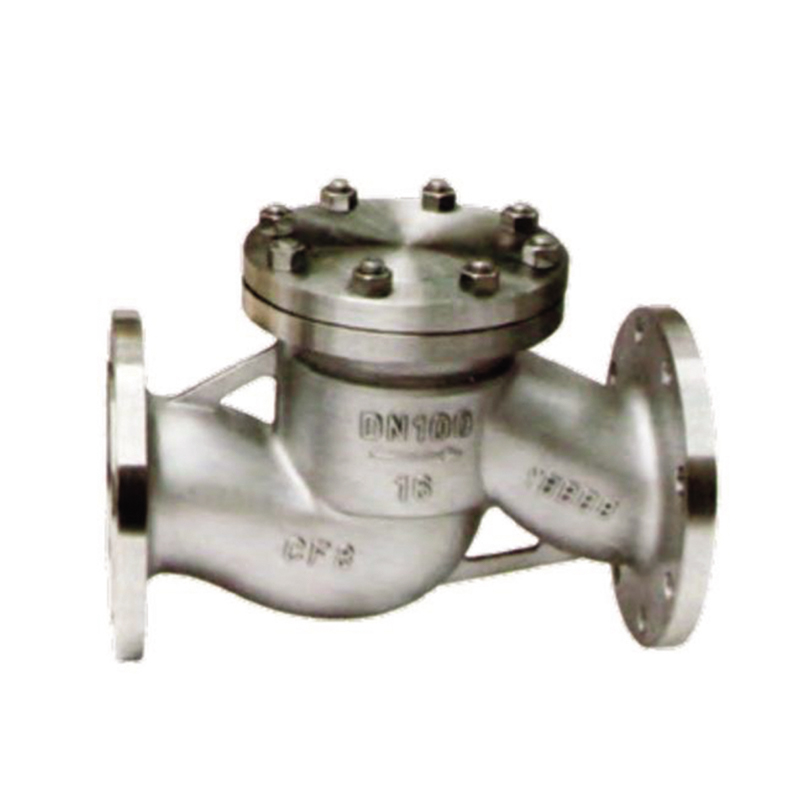

Подъёмные обратные клапаны
Номинальный диаметр: DN15-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Описание
маркер
Технические характеристики продукции
Подъёмный обратный клапан (обратный клапан из литой стали)
Номинальный диаметр: DN15-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Строительная длина: GB/T 12221
Фланцевое присоединение: JB/T79
Контроль и испытания: JB/T9092
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Пробное давление
| Экспериментальный проект | Испытание корпуса | Испытание на герметичность | Пневматическое испытание на герметичность | |
| Среда | Вода | Воздух | ||
| Номинальное давление PN (МПа) | 1,6 | 2,4 | 1,8 |
0,6 |
| 2,5 | 3,8 | 2,8 | ||
| 4,0 | 6,0 | 4,4 | ||
| 6,4 | 9,6 | 7,0 | ||

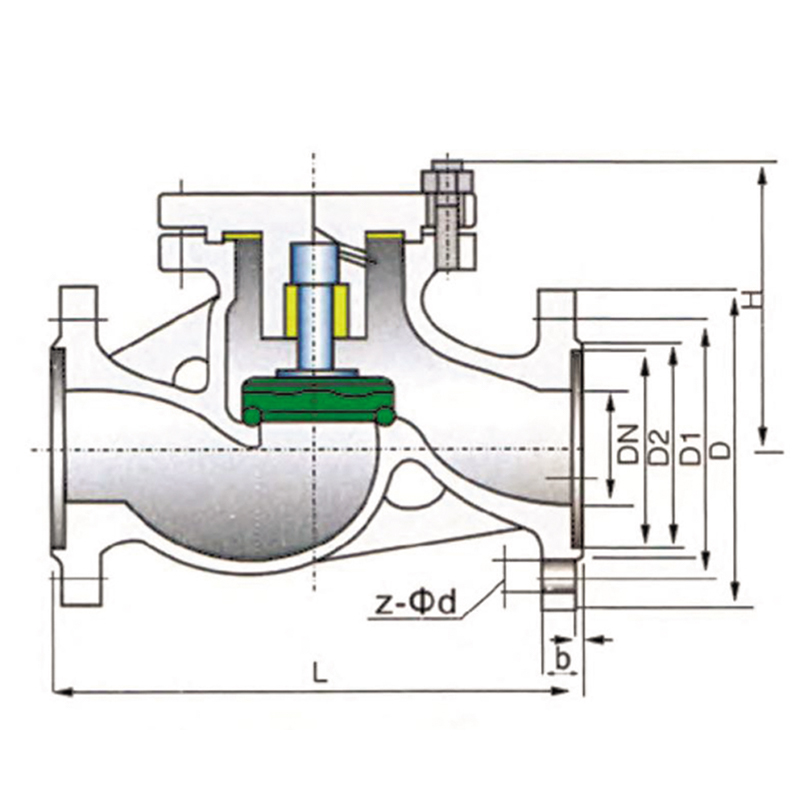

Размеры (мм)
Основные наружные и присоединительные размеры (мм)
| Номинальный диаметр DN | Размеры (мм) | ||||||
| L | D | D1 | D2 | H | b | z—φd | |
| H41W-16P(R) | |||||||
| 15 | 130 | 95 | 65 | 45 | 77 | 14 | 4-φ14 |
| 20 | 150 | 105 | 75 | 55 | 77 | 14 | 4-Φ14 |
| 25 | 160 | 115 | 85 | 65 | 80 | 16 | 4-Φ14 |
| 32 | 180 | 135 | 100 | 78 | 85 | 16 | 4-φ18 |
| 40 | 200 | 145 | 110 | 85 | 95 | 16 | 4-Φ18 |
| 50 | 230 | 160 | 125 | 100 | 105 | 16 | 4—①18 |
| 65 | 290 | 180 | 145 | 120 | 120 | 18 | 4-φ18 |
| 80 | 310 | 195 | 160 | 135 | 130 | 20 | 8-Φ18 |
| 100 | 350 | 215 | 180 | 155 | 140 | 20 | 8-Φ18 |
| 125 | 400 | 245 | 210 | 185 | 155 | 22 | 8-Φ18 |
| 150 | 480 | 280 | 240 | 210 | 180 | 24 | 8-Φ23 |
| 200 | 600 | 335 | 295 | 265 | 215 | 26 | 12-φ23 |
| H41W-25P(R) | |||||||
| 40 | 200 | 145 | 110 | 85 | 95 | 18 | 4-φ18 |
| 50 | 230 | 160 | 125 | 100 | 105 | 20 | 4-φ18 |
| 65 | 290 | 180 | 145 | 120 | 120 | 22 | 8-Φ18 |
| 80 | 310 | 195 | 160 | 135 | 130 | 22 | 8-①18 |
| 100 | 350 | 230 | 190 | 160 | 140 | 24 | 8-φ23 |
| 125 | 400 | 270 | 220 | 188 | 155 | 28 | 8-φ25 |
| 150 | 480 | 300 | 250 | 218 | 180 | 30 | 8-φ25 |
| 200 | 600 | 360 | 310 | 278 | 215 | 34 | 12—Φ25 |
| 250 | 730 | 425 | 370 | 332 | 270 | 36 | 12-①30 |
| 300 | 850 | 485 | 430 | 390 | 300 | 40 | 12-φ30 |
Материалы основных частей
| Наименование | Материал | |||
| Корпус / Крышка | CF8 | CF8M | CF3M | WCB |
| Затвор | CF8 | CF8M | CF3M | WCB |
| Прокладка | PTFE/Графит | |||
| Болт | Нержавеющая сталь | 35CrMoA | ||
| Гайка | Нержавеющая сталь | 45,35CrMoA | ||
