Технические характеристики Номер патента 99112209.7 Номинальный диаметр (DN) 80-500 мм Номинальное давление (PN) 1,0-25 МПа Стандарт фланцевых соединений GB/T 9124, ANSI B16.5 Рабочая среда Вода, пар, нефтепродукты, шламовые среды, коррозионно-активные и пищевые среды и др. Ра...

Отправить заявку

Описание

маркер

Технические характеристики

Номер патента	99112209.7
Номинальный диаметр (DN)	80–500 мм
Номинальное давление (PN)	1,0–25 МПа
Стандарт фланцевых соединений	GB/T 9124, ANSI B16.5
Рабочая среда	Вода, пар, нефтепродукты, шламовые среды, коррозионно-активные и пищевые среды и др.
Рабочая температура	от –40 до +120 °C
Тип привода	Ручной, электрический, пневматический, гидравлический
Стандарт испытаний	GB/T 13927, API 598

Основные материалы

Наименование детали	Материал
Корпус, крышка	304, 304L, 316, 316L
Затвор (диск)	304, 304L, 316, 316L
Шток	304, 304L
Уплотнительный материал	Тетрагидрофурановый полиэфирный эластомер

Внешний вид и основные размеры

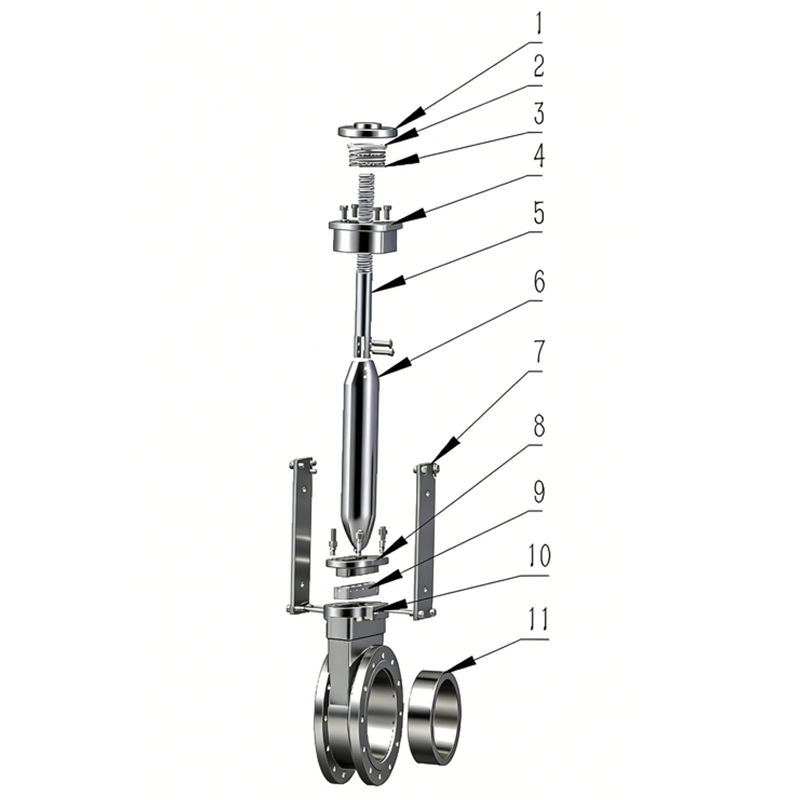

Серия ZP Задвижки специального назначения из нержавеющей стали большого диаметра.4

PN1,0 MPa

Типоразмер		L		D	K	n-φ	a	H
DN	дюйм	L		D	K	n-φ	a	электропривод E	ручной M
80	3"	170		200	160	8-18	132	660	380
100	4"	189		220	180	8-18	156	690	420
125	5"	231		250	210	8-18	184	800	510
150	6"	251		285	240	8-22	211	870	580
175	7"	274		315	270	8-22	240	1040	730
200	8"	332		340	295	8-22	266	1120	800
225	9"	332		370	325	8-22	295	1190	870
250	10"	374		395	350	12-22	319	1350	1050
300	12"	374		445	400	12-22	370	1520	1120
350	14"	406		505	460	16-22	429	1580	1180
400	16"	425	450	565	515	16-26	480	1720	1330
450	18"	490		615	565	20-26	530	1910	1470
500	20"	560	546	670	620	20-26	582	2080	1630
600	24"	600		780	725	20-30	682	2280	1750
700	28"	700		895	840	24-30	794	2750	2200

PN1,6 MPa

Типоразмер		L		D	K	n-φ	a	H
DN	дюйм	L		D	K	n-φ	a	электропривод E	ручной M
80	3"	170		200	160	8-18	132	660	380
100	4"	189		220	180	8-18	156	690	420
125	5"	231		250	210	8-18	184	800	510
150	6"	251		285	240	8-22	211	870	580
175	7"	274		315	270	8-22	240	1040	730
200	8"	332		340	295	12-22	266	1120	800
225	9"	332		370	325	12-22	295	1190	870
250	10"	374		405	355	12-26	319	1350	1050
300	12"	374		460	410	12-26	370	1520	1120
350	14"	406		520	470	16-26	429	1580	1180
400	16"	425	450	580	525	16-30	480	1720	1330
450	18"	490		640	585	20-30	548	1910	1470
500	20"	560	546	715	650	20-33	609	2080	1630
600	24"	600		840	770	20-36	720	2280	1750
700	28"	700		910	840	24-36	794	2750	2200

PN2,5 MPa

Типоразмер		L		D	K	n-φ	a	H
DN	дюйм	L		D	K	n-φ	a	электропривод E	ручной M
80	3"	170		200	160	8-18	132	660	380
100	4"	189		235	190	8-22	156	690	420
125	5"	231		270	220	8-26	184	800	510
150	6"	251		300	250	8-26	211	870	580
175	7"	274		330	280	12-26	248	1040	730
200	8"	332		360	310	12-26	274	1120	800
125	9"	332		395	340	12-30	302	1190	870
250	10"	374		425	370	12-30	330	1350	1050
300	12"	374		485	430	16-30	389	1520	1120
350	14"	406		555	490	16-33	448	1580	1180
400	16"	425	450	620	550	16-36	503	1720	1330
450	18"	490		670	600	20-36	548	1910	1470
500	20"	560	546	730	660	20-36	609	2080	1630
600	24"	600		845	770	20-39	720	2280	1750
700	28"	700		960	875	24-42	820	2750	2200

PN4,0 MPa

Типоразмер		L	D	K	n-φ	a	H
DN	дюйм	L	D	K	n-φ	a	электропривод E	ручной M
100	4"	244	235	190	8-22	156	740	420
125	5"	283	270	220	8-26	184	790	480
150	6"	314	300	250	8-26	211	860	530
175	7"	314	350	295	12-30	258	1060	660
200	8"	374	375	320	12-30	284	1150	750
225	9"	374	420	355	12-33	315	1150	750
250	10"	403	450	385	12-33	345	1320	930
300	12"	421	515	450	16-33	409	1320	930
350	14"	475	580	510	16-36	465	1580	1130
400	16"	518	660	585	16-39	535	1640	1190
450	18"	580	685	610	20-39	560	2080	1650
500	20"	650	755	670	20-42	615	2300	1800
600	24"	720	890	795	20-48	735	2450	2200

PN6,3 MPa

Типоразмер			L	D	K	n-φ	a	H
DN	дюйм		L	D	K	n-φ	a	электропривод E	ручной M
100		4"	244	250	200	8-26	168	740	420
125		5"	283	295	240	8-30	202	790	480
150		6"	314	345	280	8-33	240	860	530
175		7"	314	375	310	12-33	270	1060	660
200		8"	374	415	345	12-36	300	1150	750
225		9"	374	440	370	12-36	325	1150	750
250		10"	403	470	400	12-36	352	1320	930
300		12"	421	530	460	16-36	412	1320	930
350		14"	475	600	525	16-39	475	1580	1130

Примечания

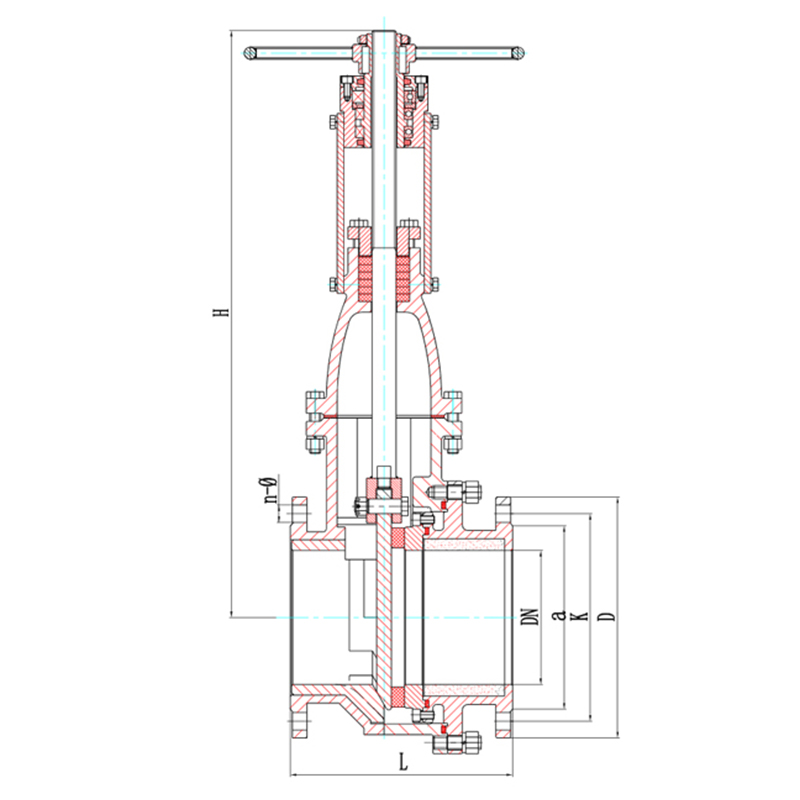

1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.

2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.

3.Возможно изготовление клапанов по специальным требованиям заказчика.
