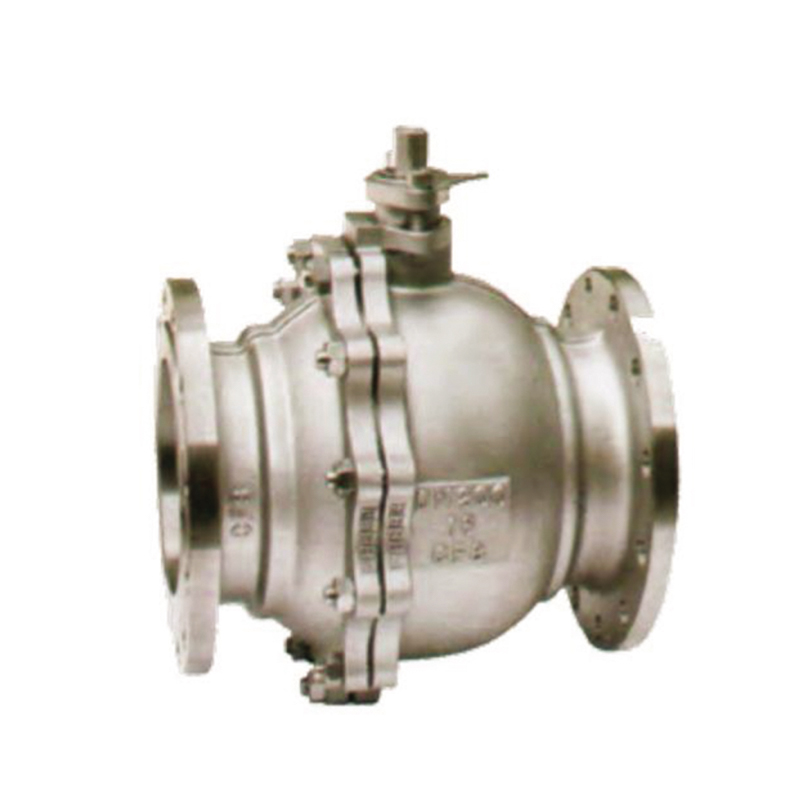

Шаровые клапаны GB
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12237
Описание
маркер
Технические характеристики
Номинальный диаметр: DN15-DN300
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12237
Строительная длина: GB/T 12221
Фланцевое присоединение: JB/T79
Контроль и испытания: JB/T9092
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Пробное давление
| Экспериментальный проект | Испытание корпуса | Испытание на герметичность | Пневматическое испытание на герметичность | |
| Среда | Вода | Воздух | ||
| Номинальное давление PN (МПа) | 1,6 | 2,4 | 1,8 |
0,6 |
| 2,5 | 3,8 | 2,8 | ||
| 4,0 | 6,0 | 4,4 | ||
| 6,4 | 9,6 | 7,0 | ||
Материалы основных частей
| Наименование | Материал | |||
| Корпус / Крышка | CF8 | CF8M | CF3M | WCB |
| Шар | 304 | 316 | 316L | 304 |
| Шток | F304 | F316 | F316L | 2CR13 |
| Седло | PTFE/PPL/легированная сталь | |||
| Набивка / Прокладка | PTFE/PPL/графит | |||
| Болт | Нержавеющая сталь | 35CrMoA | ||
| Гайка | Нержавеющая сталь | 45,35
CrMoA |
||
| Рукоятка | Литая сталь | |||
Основные наружные и присоединительные размеры (мм)
| Номинальный диаметр | L | D | D1 | D2 | H | b-f | z-φd | DO |
| Q41F-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 60 | 14-2 | 4-Φ14 | 108 |
| 20 | 140 | 105 | 75 | 55 | 64 | 14-2 | 4-φ14 | 120 |
| 25 | 150 | 115 | 85 | 65 | 90 | 14-2 | 4-Φ14 | 165 |
| 32 | 165 | 135 | 100 | 78 | 105 | 16-2 | 4-Φ18 | 180 |
| 40 | 180 | 145 | 110 | 85 | 150 | 16-3 | 4-φ18 | 240 |
| 50 | 200 | 180 | 145 | 100 | 190 | 16-3 | 4-Φ18 | 240 |
| 65 | 220 | 180 | 145 | 120 | 195 | 18-3 | 4-Φ18 | 320 |
| 80 | 250 | 195 | 160 | 135 | 215 | 20-3 | 8-18 | 350 |
| 100 | 280 | 215 | 180 | 155 | 250 | 20-3 | 8-Φ18 | 400 |
| 125 | 320 | 245 | 210 | 185 | 280 | 22-3 | 8-Φ18 | 500 |
| 150 | 360 | 280 | 240 | 210 | 320 | 24-3 | 8-φ23 | 600 |
| 200 | 400 | 335 | 295 | 265 | 370 | 26-3 | 12-φ23 | 800 |
| 250 | 530 | 405 | 355 | 319 | —— | 26-2 | 12-φ26 | —— |
| 300 | 610 | 460 | 410 | 375 | —— | 28-2 | 12-φ26 | —— |
