Продукция
Вертикальные обратные клапаны
Номинальный диаметр: DN32-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Описание
маркер
Технические характеристики продукции
Вертикальный подъёмный обратный клапан (обратный клапан из литой углеродистой стали)
Номинальный диаметр: DN32-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: GB/T 12236
Строительная длина: GB/T 12221
Фланцевое присоединение: JB/T79
Контроль и испытания: JB/T9092
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Пробное давление
| Экспериментальный проект | Испытание корпуса | Испытание на герметичность | Пневматическое испытание на герметичность | |
| Среда | Вода | Воздух | ||
| Номинальное давление PN (МПа) | 1,6 | 2,4 | 1,8 |
0,6 |
| 2,5 | 3,8 | 2,8 | ||
| 4,0 | 6,0 | 4,4 | ||
| 6,4 | 9,6 | 7,0 | ||

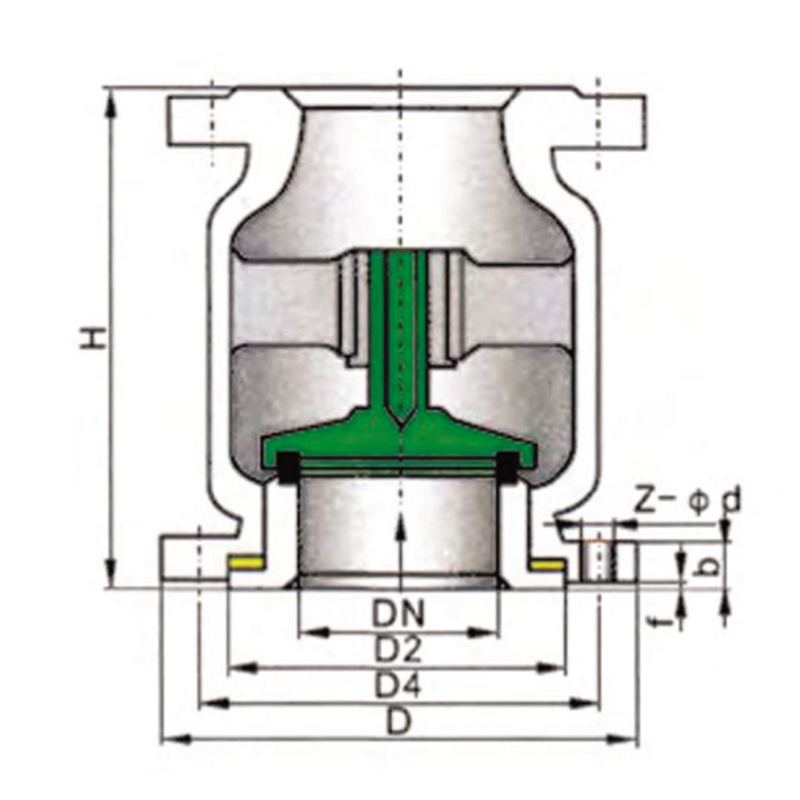

Размеры (мм)
Основные наружные и присоединительные размеры (мм)
| DN | H | D | D1 | D2 | b | f | Z-φd |
| PN 1,6 МПа | |||||||
| 32 | 145 | 135 | 100 | 78 | 18 | 2 | 4-Φ18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 |
| 65 | 180 | 180 | 145 | 120 | 22 | 3 | 4-Φ18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-18 |
| 100 | 220 | 215 | 180 | 155 | 24 | 3 | 8-Φ18 |
| 125 | 270 | 245 | 210 | 185 | 28 | 3 | 8-Φ18 |
| 150 | 300 | 280 | 240 | 210 | 30 | 3 | 8-18 |
| 200 | 390 | 335 | 295 | 265 | 34 | 3 | 12-Φ23 |
| DN | H | D | D1 | D2 | b | f | Z-φd |
| PN 2,5 МПа | |||||||
| 32 | 150 | 135 | 100 | 78 | 18 | 2 | 4-Φ18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Φ18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Φ18 |
| 65 | 175 | 180 | 145 | 120 | 22 | 3 | 8-Φ18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Φ18 |
| 100 | 215 | 230 | 160 | 160 | 24 | 3 | 8-φ18 |
| 125 | 275 | 270 | 220 | 188 | 28 | 3 | 8-φ23 |
| 150 | 295 | 300 | 250 | 218 | 30 | 3 | 8-φ25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-①25 |
Материалы основных частей
| Наименование | Материал | |||
| Корпус / Крышка | CF8 | CF8M | CF3M | WCB |
| Затвор | CF8 | CF8M | CF3M | WCB |
| Пружина | CF8 | CF8M | CF3M | WCB |
связаться с нами
