Серия DZF-F Межфланцевые ножевые задвижки
Высокая износостойкость и увеличенный срок службы: седло, уплотнительные элементы и проточные детали выполнены монолитной конструкцией из сверхизносостойкого полиэфирного материала, что значительно повышает стойкость к абразивному воздействию и увеличивает ресурс работы.
Описание
маркер
Технические характеристики
| Условный проход | 80～500 мм |
| Условное давление | 1.0～2.5 MPa |
| Стандарт фланцевых соединений | GB/T9124, ANSI B16.5 |
| Рабочая среда | Шлам, зольная пульпа и др. |
| Рабочая температура | –40～120 ℃ |
| Способ управления | Ручное, электрическое, пневматическое, гидравлическое |
| Стандарт испытаний | GB/T13927, API 598 |
Основные применяемые материалы
| Наименование детали | Материал |
| Корпус задвижки | GGG40 / SS304 |
| Шибер | SS304 / SS316 |
| Уплотнительное седло | PU / NBR |
| Гайка штока | H62 |
| Шток | SS304 / 40Cr |
| Набивка сальника | NBR / EPDM |
Общие сведения о продукции
В связи с проблемами интенсивного абразивного износа, заиливания и заклинивания, утечек через уплотнения, а также малого ресурса работы традиционных затворов в тяжёлых условиях эксплуатации, включая закладочные работы в горнорудной промышленности, обогащение руд, транспортировку хвостов, углеобогащение, перекачку песчаных суспензий, шламов и т.п., компания, опираясь на более чем десятилетний отраслевой опыт, разработала и выпускает серию DZF-F — износостойкие ножевые задвижки междуфланцевого исполнения.
Инновационная конструкция и уплотнительные решения изделия обеспечивают высокую надёжность. Основные проточные и уплотнительные элементы изготовлены из высокоизносостойкого полиэфирного материала. В нижней части корпуса задвижки предусмотрен дренажный карман-отстойник трубчатого типа, который позволяет осуществлять непрерывное или периодическое удаление накопившегося осадка и абразивных частиц из полости затвора. Изделие обеспечивает герметичное перекрытие потока как при низких, так и при высоких давлениях. Срок службы данной задвижки более чем в десять раз превышает ресурс стандартных шиберных затворов для абразивных сред.
Особенности продукции
Высокая износостойкость и увеличенный срок службы: седло, уплотнительные элементы и проточные детали выполнены монолитной конструкцией из сверхизносостойкого полиэфирного материала, что значительно повышает стойкость к абразивному воздействию и увеличивает ресурс работы.
Самоочистка и предотвращение заклинивания: специальный дренажный карман в нижней части корпуса обеспечивает своевременное удаление осевшего осадка и абразивных частиц, полностью исключая образование твёрдых отложений и заклинивание затвора.
Высокая механическая прочность и устойчивость к деформации: ходовой винт из термоулучшенной стали 2Cr13 обладает высокими прочностными характеристиками, эффективно предотвращает скручивание и деформацию, обеспечивая стабильность работы оборудования.
Антикоррозионная стойкость и надёжность: шибер и крепёжные элементы выполнены из нержавеющей стали, что обеспечивает высокую стойкость к коррозии и адаптацию к сложным условиям эксплуатации.
Лёгкость хода и простота обслуживания: герметичное уплотнение, компактная и лёгкая конструкция обеспечивают плавное открытие и закрытие, низкую вероятность отказов и несложное повседневное техническое обслуживание.
Широкий спектр применения: задвижка может использоваться для перекачки цементных суспензий, рудных пульп, шлаковых суспензий, угольных шламов, хвостов обогащения, осадков из отстойников и других абразивных сред в горнорудной промышленности.

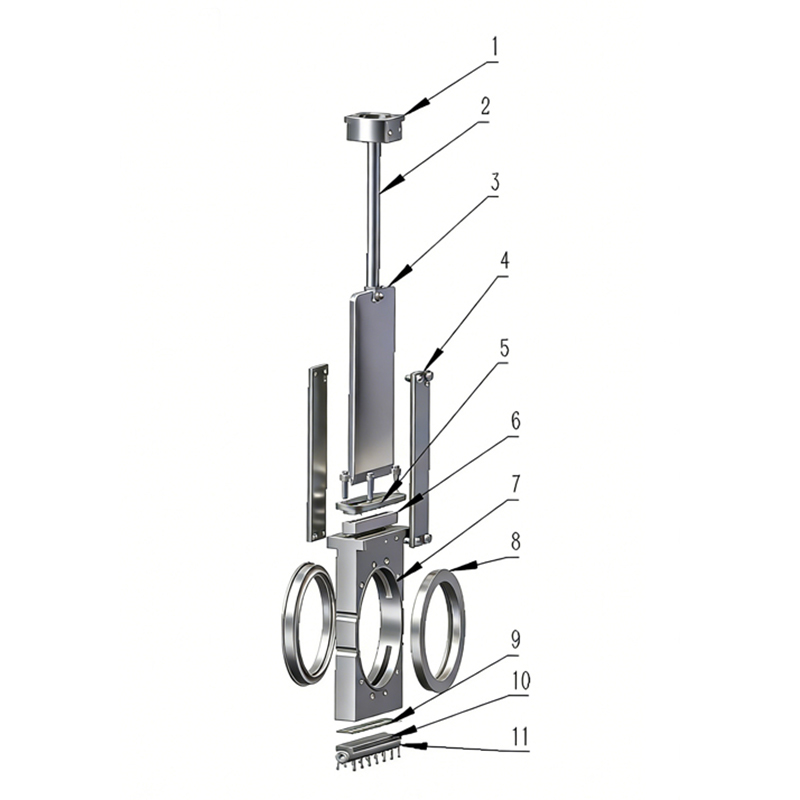

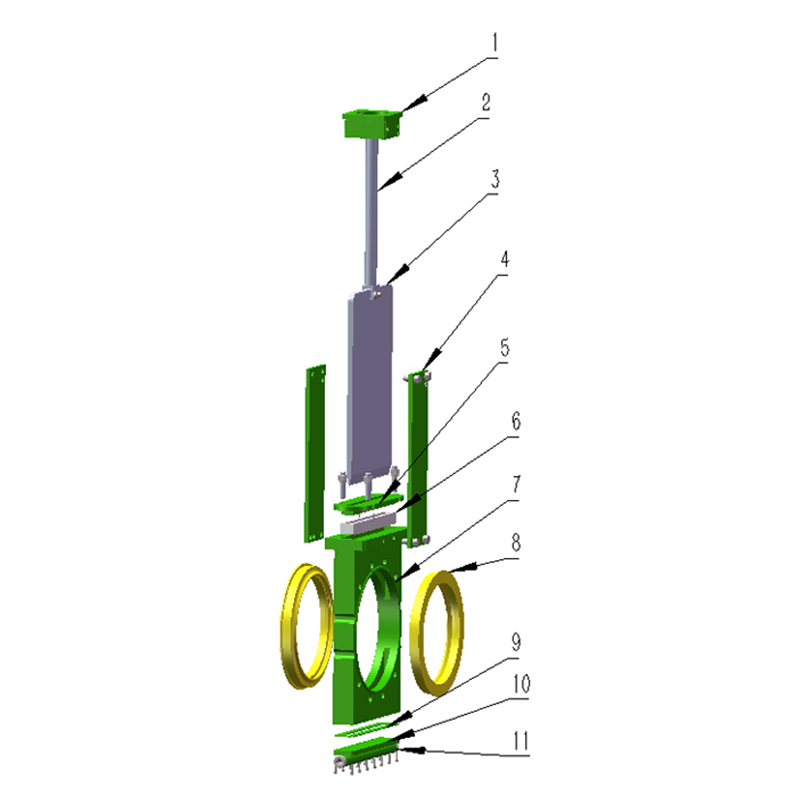

Детали клапана
Габаритные и присоединительные размеры

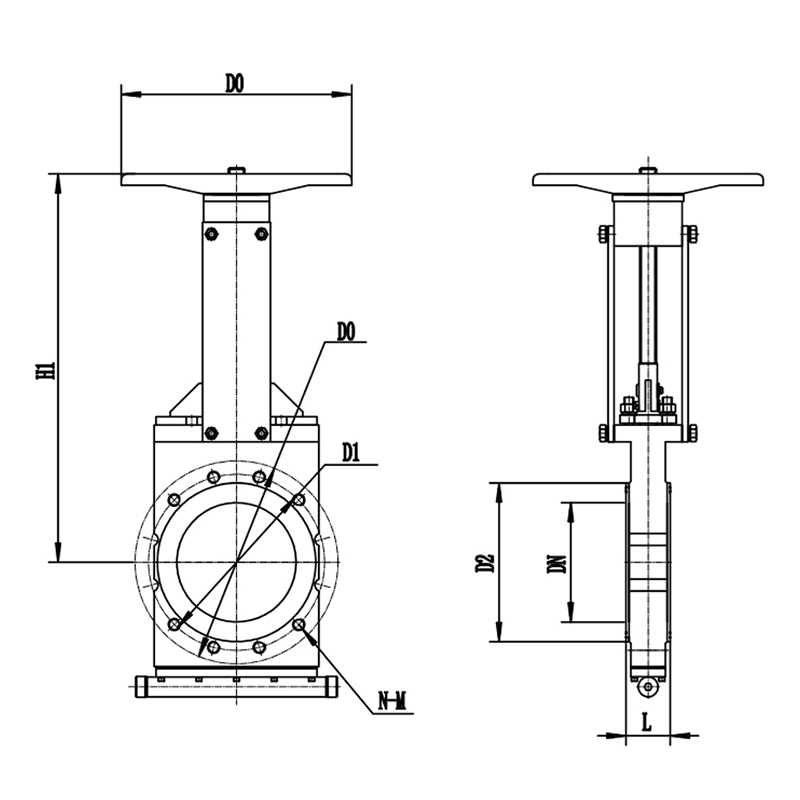

С дренажным карманом в нижней части корпуса
Задвижка с ручным управлением

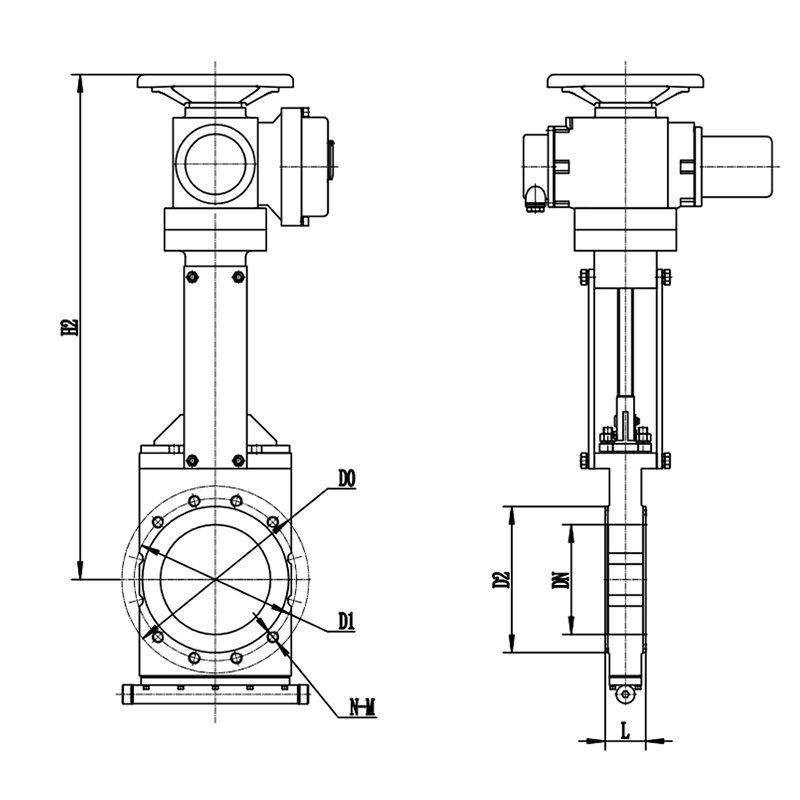

С дренажным карманом в нижней части корпуса
Задвижка с электроприводом
PN1,6 MPa
| Размер | L | D | D1 | D2 | D0 | N-M | H1 (ручное управление M) | H2 (электрическое управление E) | |
| DN | дюйм | мм | мм | мм | мм | мм | мм | мм | мм |
| 80 | 3" | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16" | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
Примечания
1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.
2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.
3.Возможно изготовление клапанов по специальным требованиям заказчика.
