Серия NZJ Дроссельные клапаны с каменным литьём, износостойкие
Широкая адаптивность: широкий диапазон рабочих давлений, температур и условных проходов, возможность выбора различных типов приводов, пригоден для транспортировки широкого спектра сложных сред с обеспечением нулевой утечки.
Описание
маркер
Технические характеристики
| Патентный номер | 93231422.8 |
| Условный проход (DN) | 80～1000 мм |
| Условное давление (PN) | 1.0～10.0 MPa |
| Стандарт фланцевых соединений | GB/T9124, ANSI B16.5 |
| Рабочая среда | Зола, шламовые пульпы и др. |
| Рабочая температура | –60～400 ℃ |
| Способ управления | Ручное, электрическое, пневматическое, гидравлическое |
| Стандарт испытаний | GB/T13927, API 598 |
Основные применяемые материалы
| Наименование детали | Материал |
| Корпус клапана | WCB |
| Проточные элементы | Водостойкая высокоизносостойкая легированная сталь |
Особенности клапана
Износостойкость материалов: внутренняя футеровка из базальтового литого камня в сочетании с шиберной плитой из легированной стали обеспечивает износостойкость, значительно превосходящую обычные металлические клапаны, что позволяет существенно сократить периодичность замены оборудования.
Оптимизированная конструкция: комбинированный износостойкий слой и прямоточный канал предотвращают эрозионное воздействие вихревых потоков, обеспечивают надёжное двустороннее уплотнение, а также позволяют осуществлять автоматическую очистку от накопившихся отложений.
Широкая адаптивность: широкий диапазон рабочих давлений, температур и условных проходов, возможность выбора различных типов приводов, пригоден для транспортировки широкого спектра сложных сред с обеспечением нулевой утечки.
Типовые области применения
Энергетика: системы золоудаления и шлакоудаления на тепловых электростанциях, адаптированы для работы с высококонцентрированными шламовыми пульпами, увеличенный срок службы, снижение затрат на ремонт.
Горнодобывающая промышленность: транспортировка хвостов обогащения и рудных пульп, устойчивость к абразивному воздействию и коррозии, стабильное регулирование расхода в трубопроводных системах.
Химическая промышленность и природоохранная сфера: эксплуатация в условиях сточных вод, шламов, сред, содержащих нефть и газ, сочетание износостойкости и коррозионной стойкости, устранение ограничений, свойственных узкоспециализированным материалам.

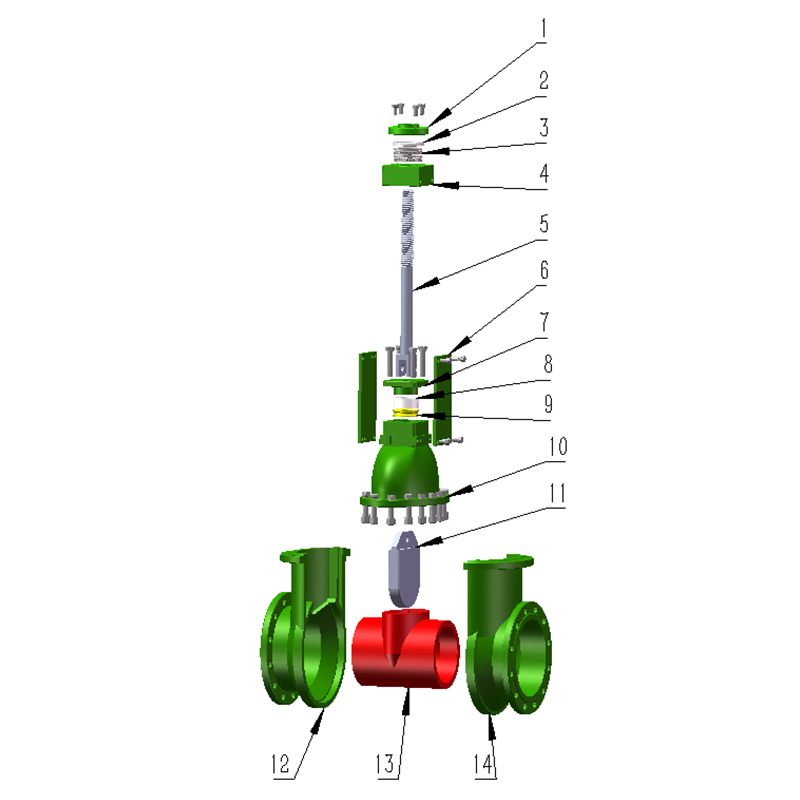

Детали клапана

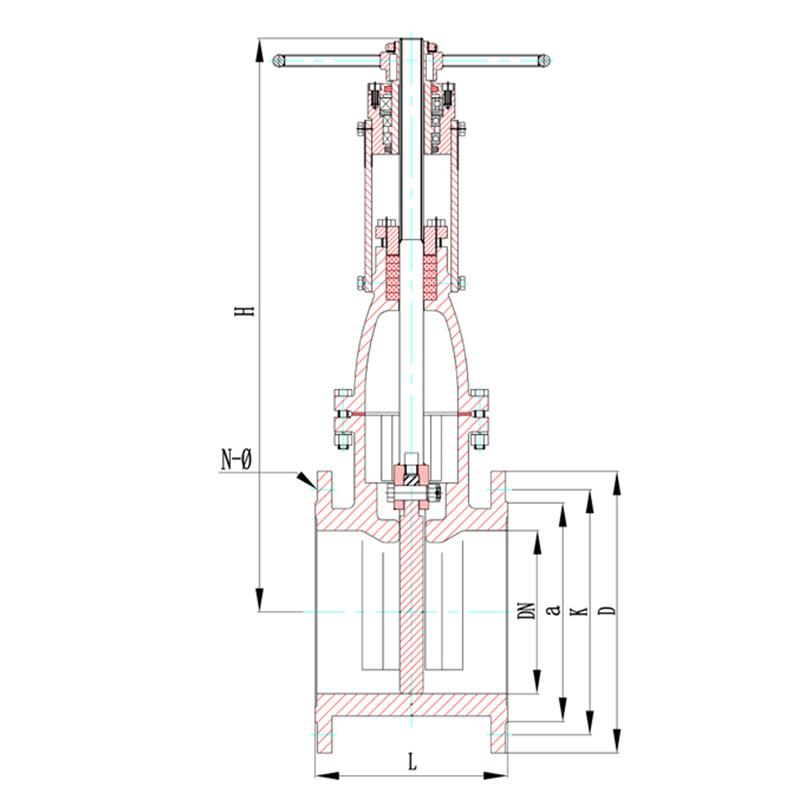

Габаритные и присоединительные размеры
PN1,0 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом | с ручным управлением | |||||||
| 80 | 3" | 190 | 200 | 160 | 8-18 | 132 | 760 | 480 | ||
| 100 | 4" | 206 | 220 | 180 | 8-18 | 156 | 800 | 520 | ||
| 125 | 5" | 240 | 250 | 210 | 8-18 | 184 | 840 | 560 | ||
| 150 | 6" | 260 | 285 | 240 | 8-22 | 211 | 920 | 610 | ||
| 175 | 7" | 270 | 315 | 270 | 8-22 | 240 | 990 | 680 | ||
| 200 | 8" | 280 | 340 | 295 | 8-22 | 266 | 1050 | 730 | ||
| 225 | 9" | 310 | 370 | 325 | 8-23 | 295 | 1250 | 830 | ||
| 250 | 10" | 290 | 395 | 350 | 12-22 | 319 | 1270 | 850 | ||
| 300 | 12" | 368 | 445 | 400 | 12-22 | 370 | 1520 | 1090 | ||
| 350 | 14" | 356 | 505 | 460 | 16-22 | 429 | 1580 | 1150 | ||
| 400 | 16" | 384 | 565 | 515 | 16-26 | 480 | 1720 | 1280 | ||
| 450 | 18" | 420 | 615 | 565 | 20-26 | 530 | 1900 | 1460 | ||
| 500 | 20" | 474 | 670 | 620 | 20-26 | 582 | 2110 | 1660 | ||
| 600 | 24" | 560 | 780 | 725 | 20-30 | 682 | 2480 | 2030 | ||
| 700 | 28" | 550 | 895 | 840 | 24-30 | 794 | 2100 | 1800 | ||
PN1,6 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом | с ручным управлением | |||||||
| 80 | 3" | 190 | 200 | 160 | 8-18 | 132 | 760 | 480 | ||
| 100 | 4" | 206 | 220 | 180 | 8-18 | 156 | 800 | 520 | ||
| 125 | 5" | 240 | 250 | 210 | 8-18 | 184 | 840 | 560 | ||
| 150 | 6" | 260 | 285 | 240 | 8-22 | 211 | 920 | 610 | ||
| 175 | 7" | 270 | 315 | 270 | 8-22 | 240 | 990 | 680 | ||
| 200 | 8" | 280 | 340 | 295 | 12-22 | 266 | 1050 | 730 | ||
| 225 | 9" | 310 | 370 | 325 | 12-22 | 295 | 1250 | 830 | ||
| 250 | 10" | 290 | 405 | 355 | 12-26 | 319 | 1270 | 850 | ||
| 300 | 12" | 368 | 460 | 410 | 12-26 | 370 | 1520 | 1090 | ||
| 350 | 14" | 356 | 520 | 470 | 16-26 | 429 | 1580 | 1150 | ||
| 400 | 16" | 384 | 580 | 525 | 16-30 | 480 | 1720 | 1280 | ||
| 450 | 18" | 420 | 640 | 585 | 20-30 | 548 | 1900 | 1460 | ||
| 500 | 20" | 474 | 715 | 650 | 20-33 | 609 | 2110 | 1660 | ||
| 600 | 24" | 560 | 840 | 770 | 20-36 | 720 | 2480 | 2030 | ||
| 700 | 28" | 550 | 910 | 840 | 24-36 | 794 | 2100 | 1800 | ||
PN2,5 MPa
| Типоразмер | L | D | K | n-φ | a | H | |||
| DN | дюйм | с электроприводом | с ручным управлением | ||||||
| 80 | 3" | 190 | 200 | 160 | 8-18 | 132 | 760 | 480 | |
| 100 | 4" | 206 | 235 | 190 | 8-22 | 156 | 800 | 520 | |
| 125 | 5" | 240 | 270 | 220 | 8-26 | 184 | 840 | 560 | |
| 150 | 6" | 260 | 300 | 250 | 8-26 | 211 | 920 | 610 | |
| 175 | 7" | 270 | 330 | 280 | 12-26 | 248 | 990 | 680 | |
| 200 | 8" | 280 | 360 | 310 | 12-26 | 274 | 1050 | 730 | |
| 225 | 9" | 310 | 395 | 340 | 12-30 | 302 | 1250 | 830 | |
| 250 | 10" | 290 | 425 | 370 | 12-30 | 330 | 1270 | 850 | |
| 300 | 12" | 368 | 485 | 430 | 16-30 | 389 | 1520 | 1090 | |
| 350 | 14" | 356 | 555 | 490 | 16-33 | 448 | 1580 | 1150 | |
| 400 | 16" | 384 | 620 | 550 | 16-36 | 503 | 1720 | 1280 | |
| 450 | 18" | 420 | 670 | 600 | 20-36 | 548 | 1900 | 1460 | |
| 500 | 20" | 474 | 730 | 660 | 20-36 | 609 | 2110 | 1660 | |
| 600 | 24" | 560 | 845 | 770 | 20-39 | 720 | 2480 | 2030 | |
| 700 | 28" | 550 | 960 | 875 | 24-42 | 820 | 2100 | 1800 | |
PN4,0 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом | с ручным управлением | |||||||
| 80 | 3" | 250 | 200 | 160 | 8-18 | 132 | 780 | 500 | ||
| 100 | 4" | 270 | 235 | 190 | 8-22 | 156 | 820 | 540 | ||
| 125 | 5" | 310 | 270 | 220 | 8-26 | 184 | 860 | 580 | ||
| 150 | 6" | 340 | 300 | 250 | 8-26 | 211 | 920 | 630 | ||
| 175 | 7" | 355 | 350 | 295 | 12-30 | 258 | 990 | 733 | ||
| 200 | 8" | 370 | 375 | 320 | 12-30 | 284 | 1050 | 750 | ||
| 225 | 9" | 390 | 420 | 355 | 12-33 | 315 | 1270 | 850 | ||
| 250 | 10" | 400 | 450 | 385 | 12-33 | 345 | 1290 | 870 | ||
| 300 | 12" | 420 | 515 | 450 | 16-33 | 409 | 1550 | 1120 | ||
| 350 | 14" | 495 | 580 | 510 | 16-36 | 465 | 1610 | 1180 | ||
| 400 | 16" | 534 | 660 | 585 | 16-39 | 535 | 1750 | 1310 | ||
| 450 | 18" | 580 | 685 | 610 | 20-39 | 560 | 1930 | 1490 | ||
| 500 | 20" | 630 | 755 | 670 | 20-42 | 615 | 1850 | 1600 | ||
| 600 | 24" | 730 | 890 | 795 | 20-48 | 735 | 2500 | 2200 | ||
PN6,3 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом | с ручным управлением | |||||||
| 80 | 3" | 250 | 215 | 170 | 8-22 | 140 | 780 | 500 | ||
| 100 | 4" | 270 | 250 | 200 | 8-26 | 168 | 820 | 540 | ||
| 125 | 5" | 310 | 295 | 240 | 8-30 | 202 | 860 | 580 | ||
| 150 | 6" | 340 | 345 | 280 | 8-33 | 240 | 920 | 630 | ||
| 175 | 7" | 355 | 375 | 310 | 12-33 | 270 | 990 | 700 | ||
| 200 | 8" | 370 | 415 | 345 | 12-36 | 300 | 1050 | 750 | ||
| 225 | 9" | 390 | 440 | 370 | 12-36 | 325 | 1270 | 850 | ||
| 250 | 10" | 400 | 470 | 400 | 12-36 | 352 | 1290 | 870 | ||
| 300 | 12" | 420 | 530 | 460 | 16-36 | 412 | 1550 | 1120 | ||
| 350 | 14" | 495 | 600 | 525 | 16-39 | 475 | 1610 | 1180 | ||
| 400 | 16" | 580 | 670 | 585 | 16-42 | 525 | 1750 | 1310 | ||
Примечания
1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.
2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.
3.Возможно изготовление клапанов по специальным требованиям заказчика.
