V-3BL Трёхсоставной шаровой клапан под приварку
Тип присоединения: под приварку встык
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Описание
маркер
V-3BL Трёхсоставной шаровой клапан под приварку
Модель: V-3BL
Номинальный диаметр: 1/4"-4"
Тип присоединения: под приварку встык
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 1000 PSI WOG
Контроль и испытания: API 598
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Размер (мм)
| NPS | Ød | H | LO | L |
| 1/4" | 11 | 42,5 | 101,5 | 50,4 |
| 3/8" | 12 | 42,5 | 101,5 | 50,4 |
| 1/2" | 15 | 49,6 | 101,5 | 61,4 |
| 3/4" | 20 | 58,1 | 124 | 70,2 |
| 1" | 25 | 61,3 | 124 | 79,6 |
| 1 1/4" | 32 | 78,3 | 152 | 93 |
| 1 1/2" | 40 | 82,5 | 152 | 102 |
| 2" | 50 | 90,9 | 190 | 124,2 |
| 2 1/2" | 65 | 114,5 | 242 | 156,2 |
| 3" | 75 | 124 | 242 | 179,2 |
| 4" | 100 | 176 | 327 | 218,4 |

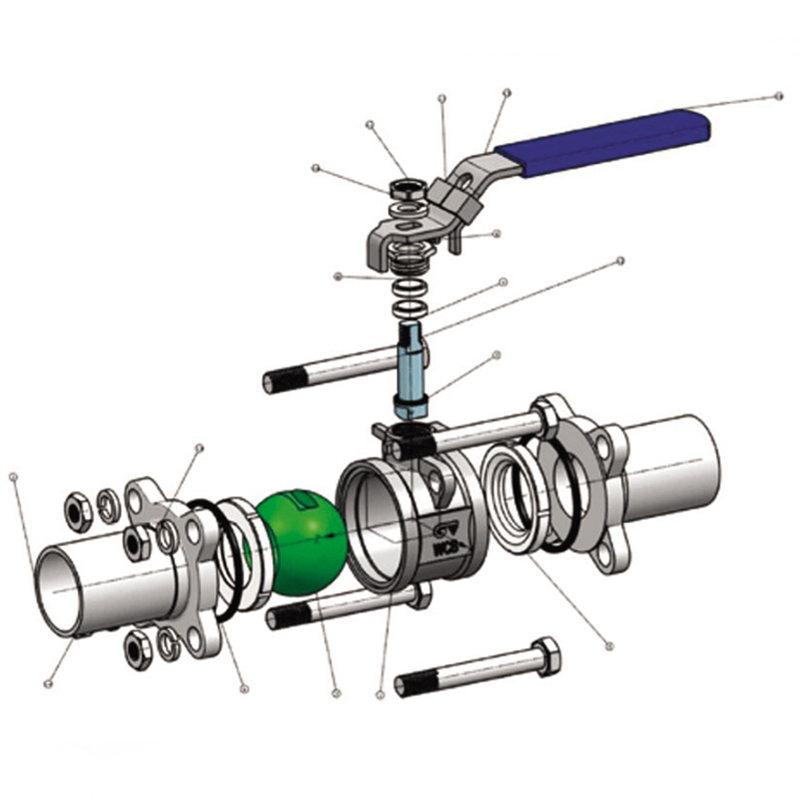

Детали клапана
| Номер | Номер чертежа | Наименование | Материал | Количество |
| 1 | V3-0001 | Корпус | CF8M | 1 |
| 2 | V3-0002 | Крышка | CF8M | 2 |
| 3 | V3-0003 | Шар | CF8M | 1 |
| 4 | V3-0004 | Шток | 316 | 1 |
| 5 | V3-0005 | Седло | PTFE+3%GF | 2 |
| 6 | V3-0006 | Прокладка | PTFE | 2 |
| 7 | V3-0007 | Упорная шайба | PTFE | 1 |
| 8 | V3-0008 | Пружинная шайба | 304 | 4 |
| 9 | V3-0012 | Болт | 304 | 4 |
| 10 | V3-0010 | Набивка штока | PTFE | 2 |
| 11 | V3-0009 | Нажимная втулка | 304 | 1 |
| 12 | V3-0012 | Пружинная шайба | 304 | 1 |
| 13 | V3-0013 | Гайка | 304 | 2 |
| 15 | V3-0015 | Стопорная шайба | 304 | 1 |
| 16 | V3-0016 | Рукоятка | 304 | 1 |
| 17 | V3-0017 | Рукав рукоятки | Резина | 1 |
