V2M Двухсоставной шаровой клапан с внутренней резьбой (монтажная площадка)
Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Описание
маркер
2-составной резьбовой шаровой клапан (клапан из нержавеющей стали с монтажной площадкой ISO 5211)
Номинальный диаметр: 1/4"-4"
Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 1000 PSI WOG
Контроль и испытания: API 598
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Диапазон рабочих температур: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Размер (мм)
| NPS | Φd | L | LO | H | H1 | H2 | E | B | ISO 5211 |
| 1/4" | 11 | 49,5 | 110 | 62 | 9,5 | 36 | 9 | 38 | F03 |
| 3/8" | 12,7 | 49,5 | 110 | 62 | 9,5 | 36 | 9 | 38 | F03 |
| 1/2" | 15 | 55 | 110 | 64 | 9 | 38 | 9 | 42 | F03-F04 |
| 3/4" | 20 | 70,5 | 136 | 72 | 11,2 | 41,5 | 11 | 50 | F04-F05 |
| 1" | 25 | 82,5 | 136 | 74 | 11 | 44,4 | 11 | 50 | F04-F05 |
| 1-1/4" | 32 | 90,8 | 158 | 87 | 15 | 54 | 14 | 66 | F05 |
| 1-1/2" | 40 | 103 | 203 | 98 | 15 | 59,5 | 14 | 66 | F05 |
| 2" | 50 | 120 | 203 | 106 | 15 | 67 | 14 | 66 | F05 |
| 2-1/2" | 62 | 152 | 324 | 140 | 19 | 98 | 17 | 93 | F07-F10 |
| 3" | 76 | 172 | 324 | 149 | 19 | 107,5 | 17 | 93 | F07-F10 |
| 4" | 94 | 220 | 324 | 165 | 19 | 123,5 | 17 | 93 | F07-F10 |

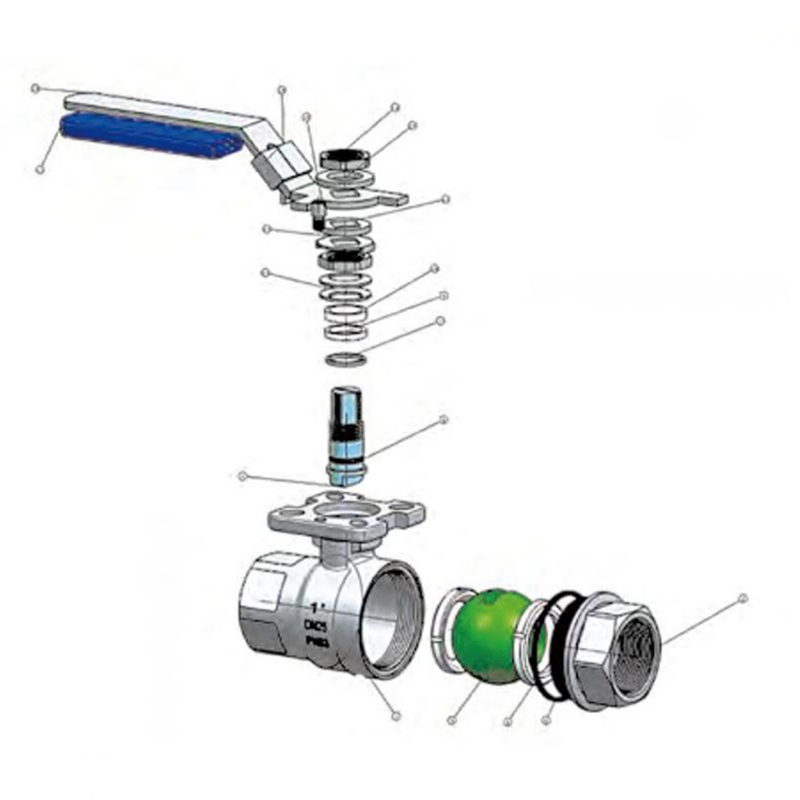

Детали клапана
| Номер | Номер чертежа | Наименование | Материал | Кол-во |
| 1 | V2M-0001 | Корпус | CF8M | 1 |
| 2 | V2M-0002 | Крышка | CF8M | 1 |
| 3 | V2M-0003 | Шар | CF8M | 1 |
| 4 | V2M-0004 | Шток | 316 | 1 |
| 5 | V2M-0005 | Седло | PTFE+3%GF | 2 |
| 6 | V2M-0006 | Прокладка | PTFE | 1 |
| 7 | V2M-0007 | Упорная шайба | PTFE+15% графита | 1 |
| 8 | V2M-0008 | Уплотнительное кольцо | Viton | 1 |
| 9 | V2M-0009 | Набивка штока | PTFE | 1 |
| 10 | V2M-0010 | Нажимная втулка | 304 | 1 |
| 11 | V2M-0011 | Лепестковая шайба | 301 | 2 |
| 12 | V2M-0012 | Гайка | 304 | 2 |
| 13 | V2M-0013 | Стопорная шайба | 304 | 1 |
| 14 | V2M-0014 | Упорная шайба | 304 | 1 |
| 15 | V2M-0015 | Рукоятка | 304 | 1 |
| 16 | V2M-0016 | Фиксатор рукоятки | 304 | 1 |
| 17 | V2M-0017 | Рукав рукоятки | Резина | 1 |
| 18 | V2M-0018 | Плоская шайба | 304 | 1 |
| 19 | V2M-0019 | Стопор | 304 | 1 |
