Поворотные обратные клапаны ANSI
Номинальный диаметр: 1/2″-24″
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Описание
маркер
Технические характеристики продукции

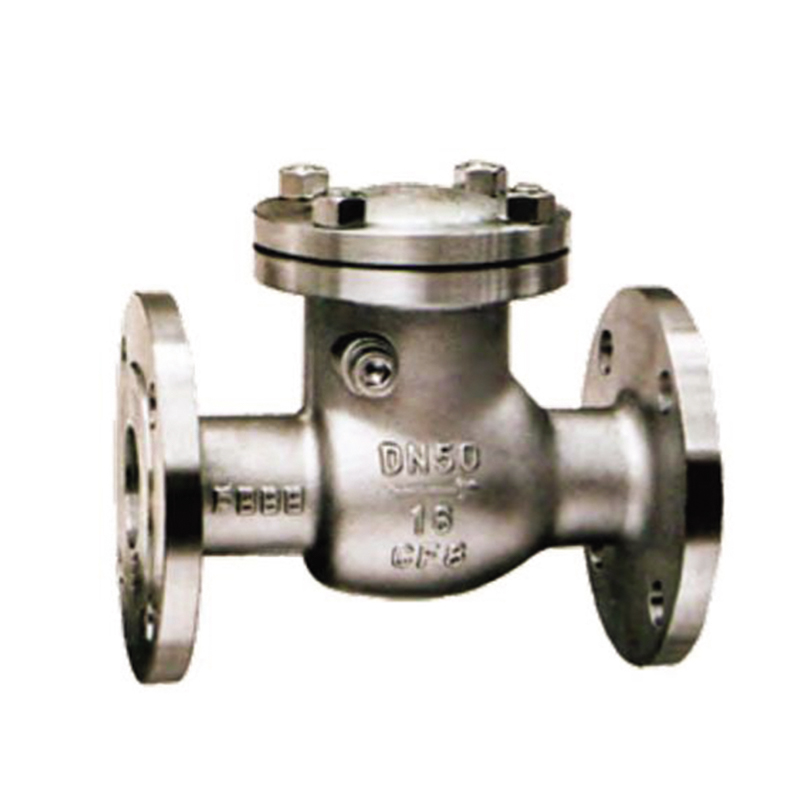

Фланцевый поворотный обратный клапан ANSI (обратный клапан из нержавеющей стали 316)
Номинальный диаметр: 1/2"-24"
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Контроль и испытания: API 598
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Применимые стандарты
| Проектирование | Материал |
| Номинальные параметры давления и температуры | ASME B16.34 |
| Строительная длина | ASME B16.10 |
| Размеры фланцев | ASME B16.5 |
| Контроль и испытания | API 598 |
| Материал корпуса | A351-CF8; CF8M; CF3; CF3M; A216-WCB |
Размеры (мм)

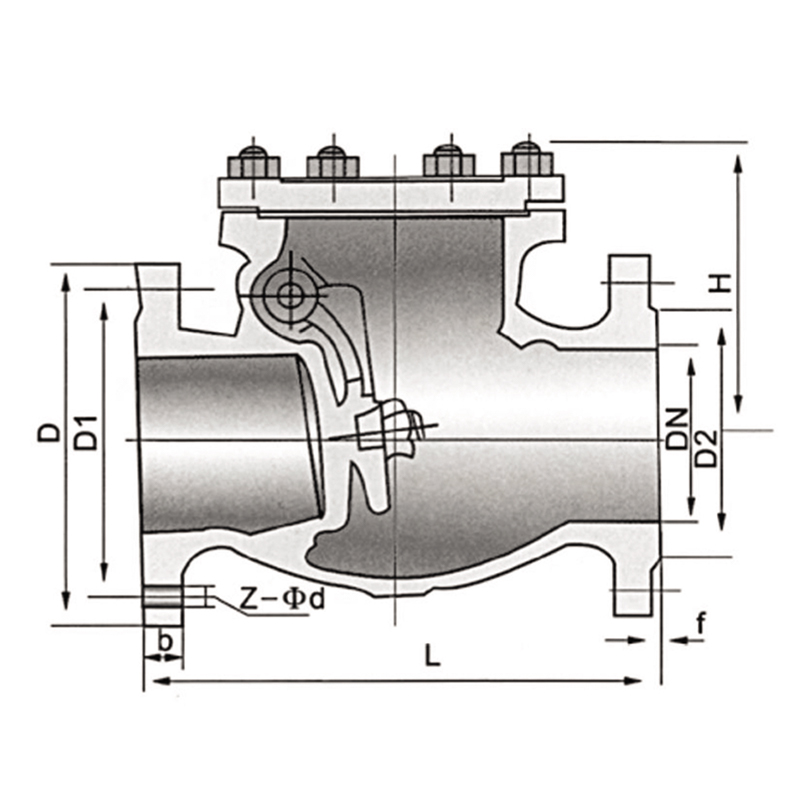

Основные наружные и присоединительные размеры (мм)
| Размер | Размеры (мм) | ||||||||
| дюйм | d | L | D | C | g | T | t | H | n-φ |
| 150Lb | |||||||||
| 1/2" | 15 | 108 | 89 | 60,5 | 35 | 12 | 1,6 | - | 4-15 |
| 3/4" | 20 | 117 | 98 | 70 | 43 | 12 | 1,6 | - | 4-15 |
| 1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | - | 4-15 |
| 1-1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | - | 4-15 |
| 1-1/2" | 40 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-15 | |
| 2" | 50 | 203 | 152 | 120,5 | 92 | 16 | 1,6 | 161 | 4-19 |
| 2-1/2" | 65 | 216 | 178 | 139,5 | 105 | 18 | 1,6 | 180 | 4-19 |
| 3" | 80 | 241 | 190 | 152,5 | 127 | 19 | 1,6 | 190 | 4-19 |
| 4" | 100 | 292 | 229 | 190,5 | 157 | 24 | 1,6 | 203 | 8-19 |
| 5" | 125 | 356 | 254 | 216 | 186 | 24 | 1,6 | 229 | 8-22 |
| 6" | 150 | 406 | 279 | 241,5 | 216 | 26 | 1,6 | 257 | 8-22 |
| 8" | 200 | 495 | 343 | 298,5 | 270 | 29 | 1,6 | 292 | 8-22 |
| 10" | 250 | 622 | 406 | 362 | 324 | 31 | 1,6 | 355 | 12-25 |
| 12" | 300 | 698 | 483 | 432 | 381 | 32 | 1,6 | 396 | 12-25 |
| 14" | 350 | 787 | 533 | 476 | 413 | 35 | 1,6 | 445 | 12-29 |
| 16" | 400 | 914 | 597 | 540 | 470 | 37 | 1,6 | 490 | 16-29 |
| 18" | 450 | 978 | 635 | 578 | 533 | 40 | 1,6 | 520 | 16-32 |
| 20" | 500 | 978 | 698 | 635 | 584 | 43 | 1,6 | 546 | 20-32 |
| 24" | 600 | 1295 | 813 | 749,3 | 692 | 49 | 1,6 | 880 | 20-35 |
Материалы основных частей
| Номер | Наименование детали | Материал |
| 1 | Корпус | A351-CF8M |
| 2 | Затвор | A351-CF8M |
| 3 | Гайка | A194-2H |
| 4 | Шайба | SS304 |
| 5 | Подвеска | A351-CF8M |
| 6 | Палец рым-болта | SS316 |
| 7 | Гайка | A194-2H |
| 8 | Прокладка | PTFE+304 |
| 9 | Крышка | A351-CF8M |
| 10 | Шильда | Алюминий |
| 11 | Шпилька крышки | A193-B8 |
| 12 | Прокладка | PTFE+304 |
