Разгрузочные клапаны с верхним и нижним выдвижением
Номинальный диаметр: DN25-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Описание
маркер
Технические характеристики продукции
Разгрузочные клапаны с верхним и нижним выдвижением
Донный клапан (запорный клапан из нержавеющей и углеродистой стали)
Номинальный диаметр: DN25-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 150Lb
Контроль и испытания: API 598
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Материалы основных частей
| Наименование | Серия ZG1Cr18Ni9Ti | Серия ZG00Cr18Ni10 | Серия ZG1Cr18Ni12Mo2Ti | Серия ZG00Cr17Ni14Mo2 | Серия WCB |
| Корпус / Крышка | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Шток | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Затвор | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
| Прокладка | 304+PTFE | 304+PTFE | 304+PTFE | 304+PTFE | Графит+304 |
| Шпилька | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| Гайка | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

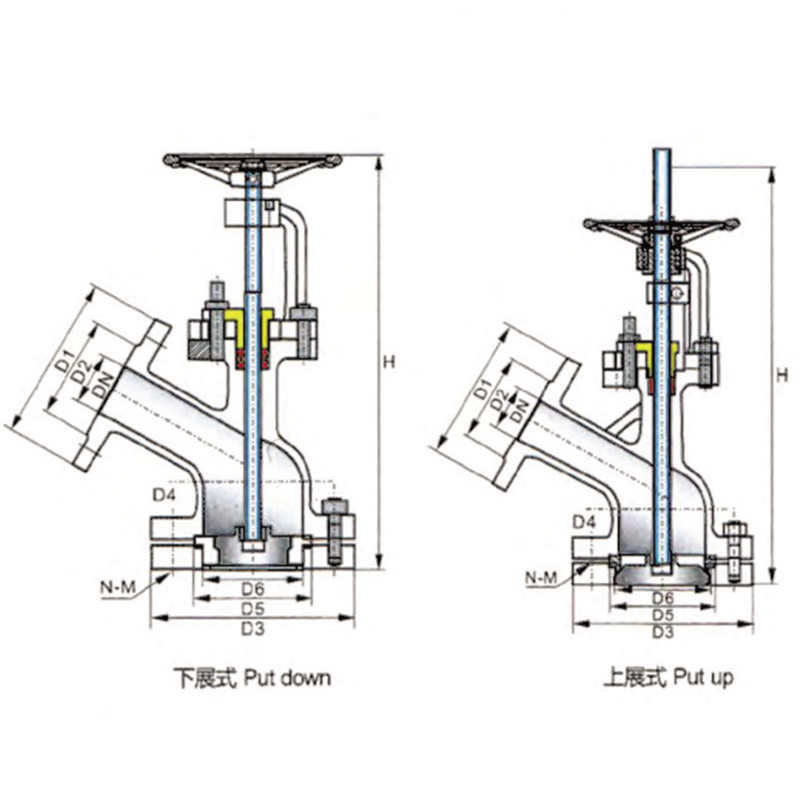

Разгрузочный клапан с нижним выдвижением
| DN | Верхний фланец | Нижний фланец | Уплотнительное седло | |||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 1445 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | - | - |
