Серия DZFP-F Межфланцевые ножевые задвижки специального назначения из нержавеющей стали большого диаметра
Технические характеристики Номинальный диаметр 80-500 мм Номинальное давление 1,0-2,5 МПа Стандарт фланцевых соединений GB/T 9124, ANSI B16.5 Рабочая среда Вода, пар, нефтепродукты, шламовые среды, коррозионно-активные и пищевые среды и др. Рабочая температура от -40 до +120 °C ...
Описание
маркер
Технические характеристики
| Номинальный диаметр | 80–500 мм |
| Номинальное давление | 1,0–2,5 МПа |
| Стандарт фланцевых соединений | GB/T 9124, ANSI B16.5 |
| Рабочая среда | Вода, пар, нефтепродукты, шламовые среды, коррозионно-активные и пищевые среды и др. |
| Рабочая температура | от –40 до +120 °C |
| Тип привода | Ручной, электрический, пневматический, гидравлический |
| Стандарт испытаний | GB/T 13927, API 598 |

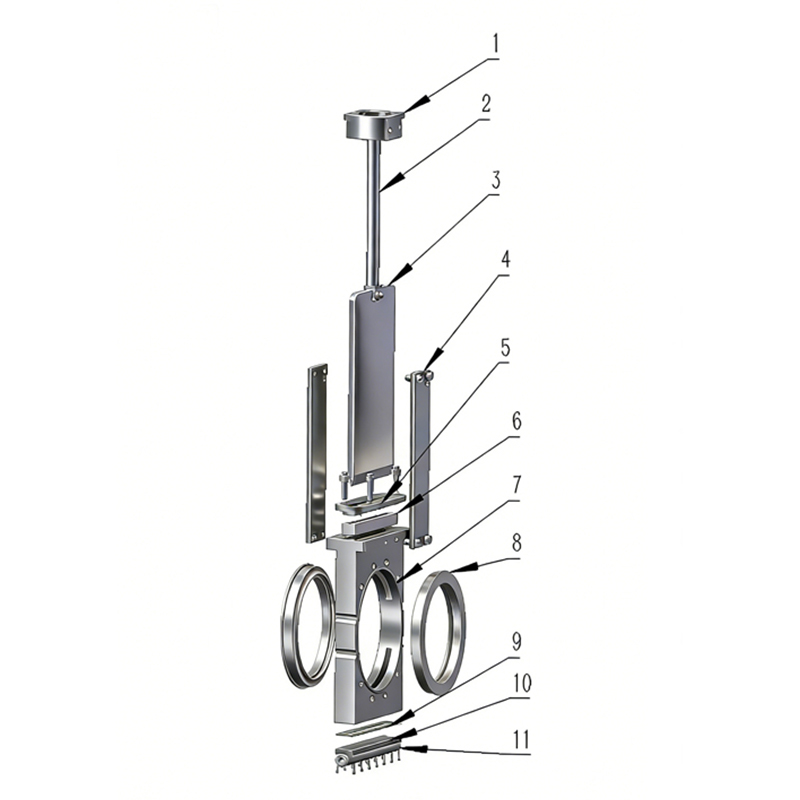

Основные материалы
| Наименование детали | Материал |
| Корпус | 304, 304L, 316, 316L |
| Затвор | 304, 304L, 316, 316L |
| Уплотнительное кольцо | PU (полиуретан) / NBR (бутадиен-нитрильный каучук) |
| Гайка штока | H62 (латунь) |
| Шток | 304, 304L |
| Сальник) | NBR / EPDM |
Внешний вид и основные размеры

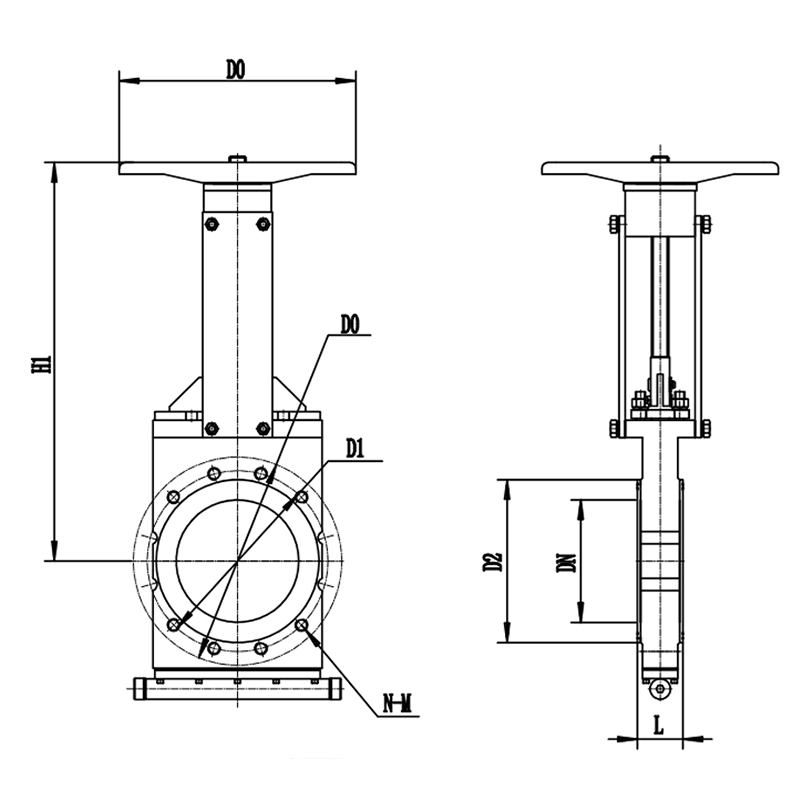

С нижним дренажным пазом
Ручная задвижка

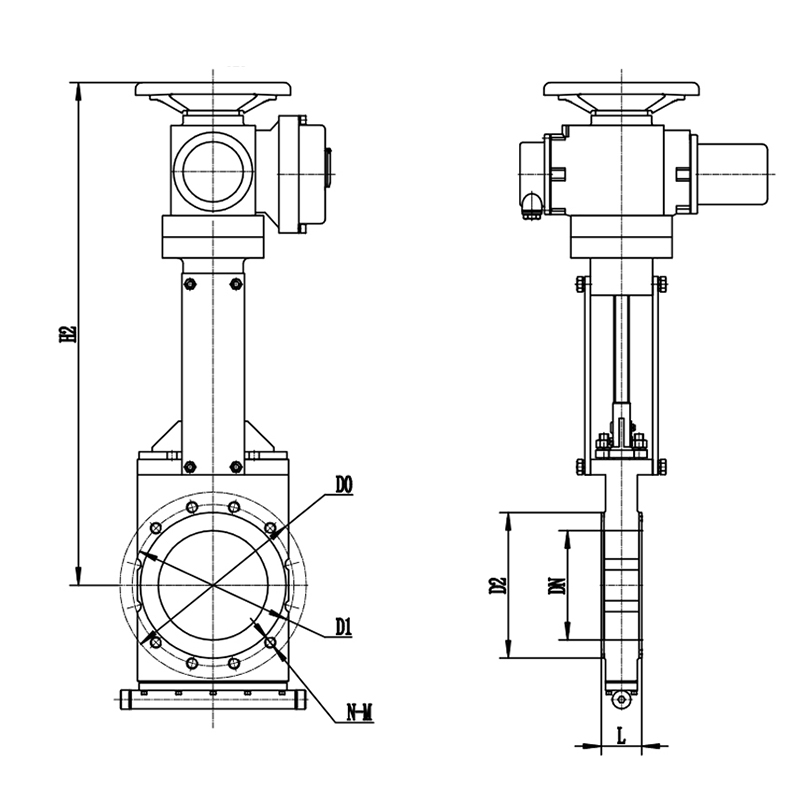

С нижним дренажным пазом
Задвижка с электроприводом
PN1,6 MPa
| Типоразмер | L | D | D1 | D2 | D0 | N-M | H1 (ручное управление) | H2(электрическое управление) | |
| DN | дюйм | мм | мм | мм | мм | мм | мм | мм | мм |
| 80 | 3" | 55 | 200 | 160 | 132 | 240 | 8-M16 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 156 | 240 | 8-M16 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 211 | 300 | 8-M20 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 266 | 300 | 12-M20 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 319 | 400 | 12-M24 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 370 | 400 | 12-M24 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 429 | 550 | 16-M24 | 910 | 1238 |
| 400 | 16" | 82 | 580 | 525 | 480 | 550 | 16-M27 | 1020 | 1348 |
Примечания
1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.
2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.
3.Возможно изготовление клапанов по специальным требованиям заказчика.
