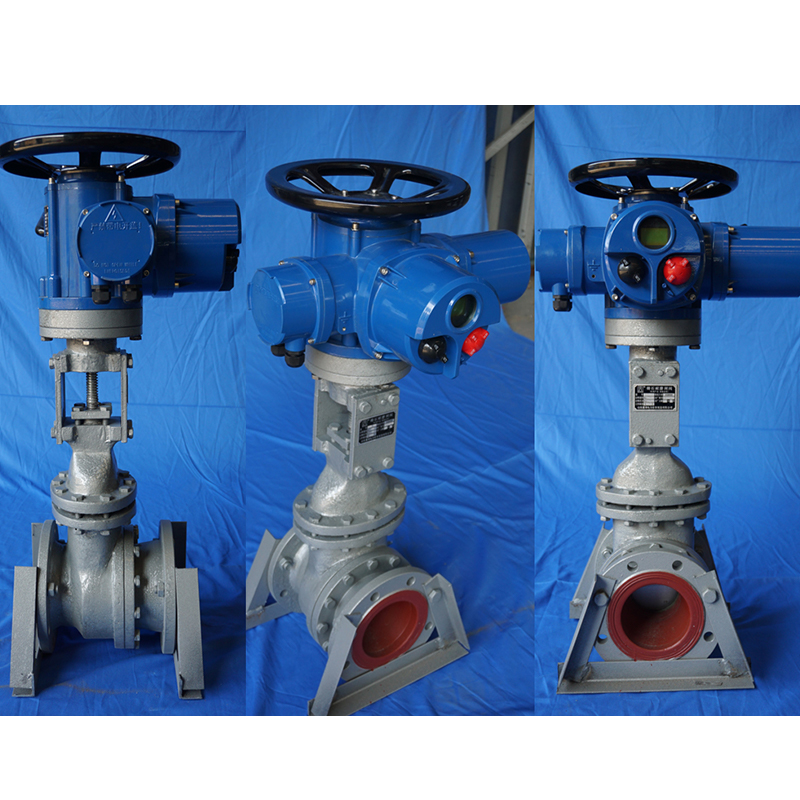

Серия NZ Задвижки с каменным литьём, износостойкие
Задвижка из литого камня повышенной износостойкости является ключевым износостойким элементом промышленных трубопроводов.
Описание
маркер
Технические характеристики
| Патентный номер | 99112209.7 |
| Условный проход | 80～500 мм |
| Условное давление | 1.0～25 MPa |
| Стандарт фланцевых соединений | GB/T9124, ANSI B16.5 |
| Рабочая среда | Шлам, зольная пульпа и др. |
| Рабочая температура | –40～120 ℃ |
| Способ управления | Ручное, электрическое, пневматическое, гидравлическое |
| Стандарт испытаний | GB/T13927, API 598 |
Основные применяемые материалы
| Наименование детали | Материал |
| Корпус | WCB |
| Шибер | Водостойкая высокоизносостойкая легированная сталь |
| Внутренняя футеровка корпуса | Водостойкая высокоизносостойкая легированная сталь |
| Внутренняя футеровка проточных каналов (вход/выход) | Литой камень повышенной износостойкости |
| Уплотнительный материал | Эластомер на основе полититрагидрофурана |
Общие сведения о продукции
Задвижка из литого камня повышенной износостойкости является ключевым износостойким элементом промышленных трубопроводов. Благодаря высококачественным материалам и особой конструкции изделия эффективно адаптированы к тяжёлым условиям эксплуатации с высоким абразивным износом и коррозионной агрессивностью среды. Широко применяются в различных промышленных трубопроводных системах.
Конструкция и ключевые преимущества
Задвижка состоит из литого стального корпуса, шибера из легированной или нержавеющей стали, штока и приводного устройства. Основные проточные зоны, подверженные интенсивному абразивному воздействию, имеют внутреннюю футеровку из базальтового литого камня. Корпус отличается высокой прочностью и отличными показателями по рабочему давлению. Шибер устойчив к абразивному износу и адаптирован для работы в режиме частых циклов открытия/закрытия. Базальтовый литой камень обладает исключительно высокой износостойкостью — его сопротивление абразивному износу в 36 раз выше, чем у обычной углеродистой стали, и в 9 раз выше, чем у марганцовистой стали. Это позволяет эффективно противостоять воздействию пульп, золошлаковых масс и других абразивных сред. По сравнению со стандартными задвижками срок службы данного изделия увеличивается более чем в 10 раз, что полностью решает проблему быстрого износа и малого ресурса традиционных запорных устройств.
Области применения
Изделие адаптировано для работы в тяжёлых условиях различных отраслей промышленности. Основные сферы применения: тепловая энергетика, горнодобывающая промышленность, металлургия, химическая промышленность. Используется на тепловых электростанциях для транспортировки золошлаковых пульп, в горнорудной отрасли — для перекачки хвостов обогащения и рудных пульп. Устойчиво к воздействию агрессивных химических сред, обеспечивая долговременную стабильную и непрерывную работу трубопроводных систем.

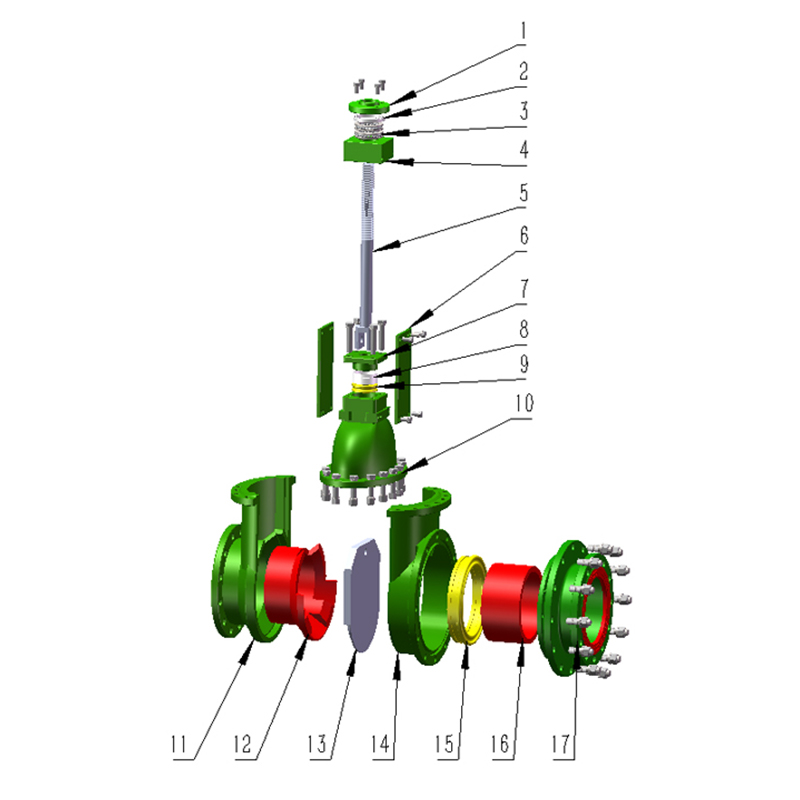

Детали клапана

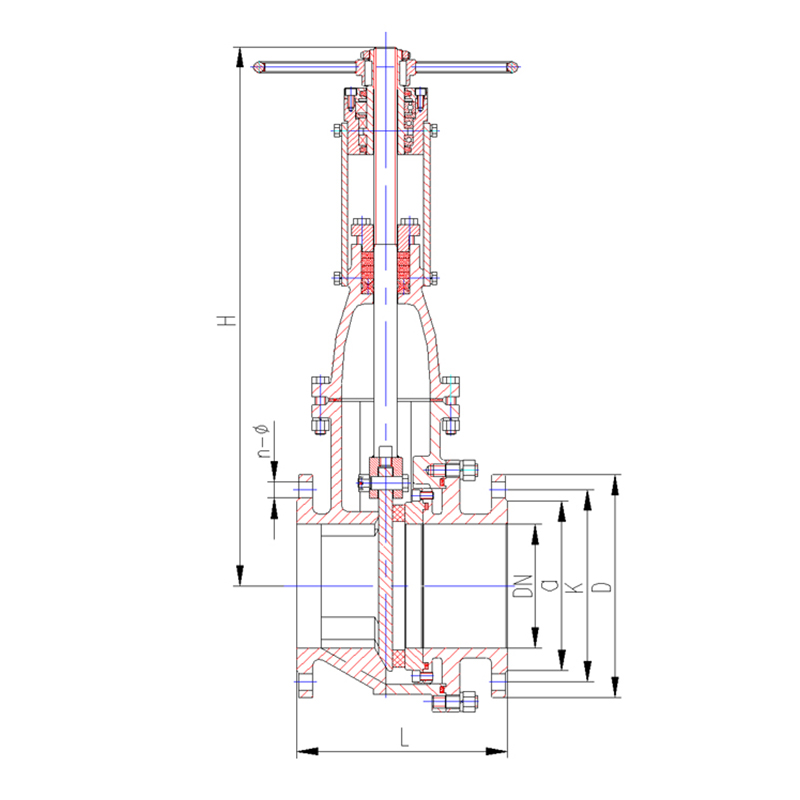

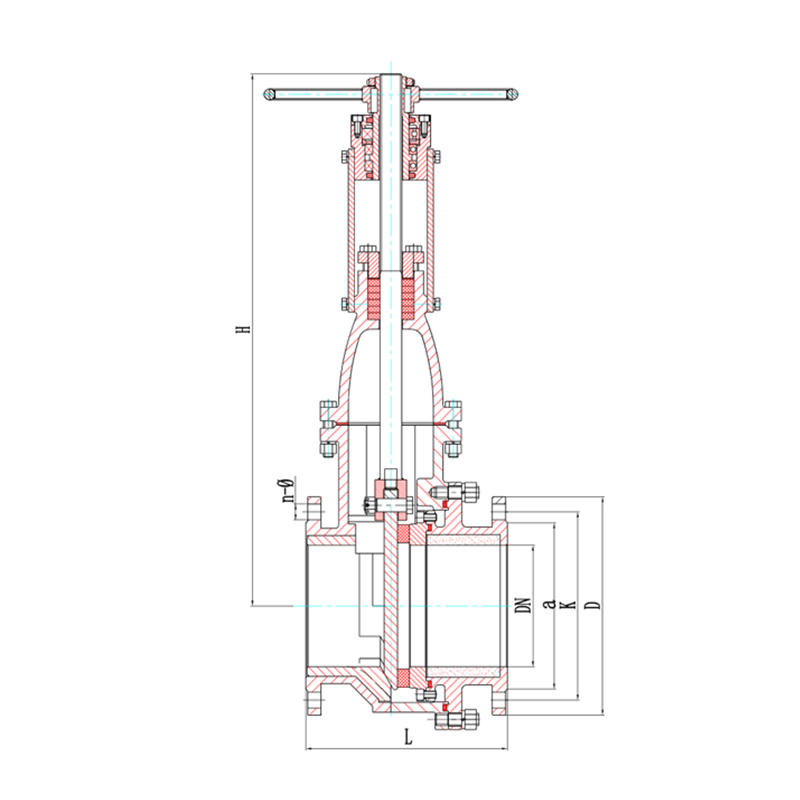

Внешний вид и основные размеры
PN1,0 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом E | с ручным управлением M | |||||||
| 65 | 2-1/2" | 170 | 185 | 145 | 4-18 | 118 | 660 | 380 | ||
| 80 | 3" | 189 | 200 | 160 | 8-18 | 132 | 690 | 420 | ||
| 100 | 4" | 231 | 220 | 180 | 8-18 | 156 | 800 | 510 | ||
| 125 | 5" | 251 | 250 | 210 | 8-18 | 184 | 870 | 580 | ||
| 150 | 6" | 274 | 285 | 240 | 8-22 | 211 | 1040 | 730 | ||
| 175 | 7" | 332 | 315 | 270 | 8-22 | 240 | 1120 | 800 | ||
| 200 | 8" | 332 | 340 | 295 | 8-22 | 266 | 1190 | 870 | ||
| 225 | 9" | 374 | 370 | 325 | 8-22 | 295 | 1350 | 1050 | ||
| 250 | 10" | 374 | 395 | 350 | 12-22 | 319 | 1520 | 1120 | ||
| 300 | 12" | 406 | 445 | 400 | 12-22 | 370 | 1580 | 1180 | ||
| 350 | 14" | 425 | 450 | 505 | 460 | 16-22 | 429 | 1720 | 1330 | |
| 400 | 16" | 490 | 565 | 515 | 16-26 | 480 | 1910 | 1470 | ||
| 450 | 18" | 560 | 546 | 615 | 565 | 20-26 | 530 | 2080 | 1630 | |
| 500 | 20" | 600 | 670 | 620 | 20-26 | 582 | 2280 | 1750 | ||
| 600 | 24" | 700 | 780 | 725 | 20-30 | 682 | 2750 | 2200 | ||
| 700 | 28" | 800 | 895 | 840 | 24-30 | 794 | 3590 | 2900 | ||
PN1,6 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||||
| DN | дюйм | с электроприводом E | с ручным управлением M | |||||||
| 65 | 2-1/2" | 170 | 185 | 145 | 4-18 | 118 | 660 | 380 | ||
| 80 | 3" | 189 | 200 | 160 | 8-18 | 132 | 690 | 420 | ||
| 100 | 4" | 231 | 220 | 180 | 8-18 | 156 | 800 | 510 | ||
| 125 | 5" | 251 | 250 | 210 | 8-18 | 184 | 870 | 580 | ||
| 150 | 6" | 274 | 285 | 240 | 8-22 | 211 | 1040 | 730 | ||
| 175 | 7" | 332 | 315 | 270 | 8-22 | 240 | 1120 | 800 | ||
| 200 | 8" | 332 | 340 | 295 | 12-22 | 266 | 1190 | 870 | ||
| 225 | 9" | 374 | 370 | 325 | 12-22 | 295 | 1350 | 1050 | ||
| 250 | 10" | 374 | 405 | 355 | 12-26 | 319 | 1520 | 1120 | ||
| 300 | 12" | 406 | 460 | 410 | 12-26 | 370 | 1580 | 1180 | ||
| 350 | 14" | 425 | 450 | 520 | 470 | 16-26 | 429 | 1720 | 1330 | |
| 400 | 16" | 490 | 580 | 525 | 16-30 | 480 | 1910 | 1470 | ||
| 450 | 18" | 560 | 546 | 640 | 585 | 20-30 | 548 | 2080 | 1630 | |
| 500 | 20" | 600 | 715 | 650 | 20-33 | 609 | 2280 | 1750 | ||
| 600 | 24" | 700 | 840 | 770 | 20-36 | 720 | 2750 | 2200 | ||
| 700 | 28" | 800 | 910 | 840 | 24-36 | 794 | 3590 | 2900 | ||
PN2,5 MPa
| Типоразмер | L | D | K | n-φ | a | H | |||
| DN | дюйм | с электроприводом E | с ручным управлением M | ||||||
| 65 | 2-1/2" | 170 | 185 | 145 | 8-18 | 118 | 660 | 380 | |
| 80 | 3" | 189 | 200 | 160 | 8-18 | 132 | 690 | 420 | |
| 100 | 4" | 231 | 235 | 190 | 8-22 | 156 | 800 | 510 | |
| 125 | 5" | 251 | 270 | 220 | 8-26 | 184 | 870 | 580 | |
| 150 | 6" | 274 | 300 | 250 | 8-26 | 211 | 1040 | 730 | |
| 175 | 7" | 332 | 330 | 280 | 12-26 | 248 | 1120 | 800 | |
| 200 | 8" | 332 | 360 | 310 | 12-26 | 274 | 1190 | 870 | |
| 125 | 9" | 374 | 395 | 340 | 12-30 | 302 | 1350 | 1050 | |
| 250 | 10" | 374 | 425 | 370 | 12-30 | 330 | 1520 | 1120 | |
| 300 | 12" | 406 | 485 | 430 | 16-30 | 389 | 1580 | 1180 | |
| 350 | 14" | 425 | 450 | 555 | 490 | 16-33 | 448 | 1720 | 1330 |
| 400 | 16" | 490 | 620 | 550 | 16-36 | 503 | 1910 | 1470 | |
| 450 | 18" | 560 | 546 | 670 | 600 | 20-36 | 548 | 2080 | 1630 |
| 500 | 20" | 600 | 730 | 660 | 20-36 | 609 | 2280 | 1750 | |
| 600 | 24" | 700 | 845 | 770 | 20-39 | 720 | 2750 | 2200 | |
| 700 | 28" | 800 | 960 | 875 | 24-42 | 820 | 3590 | 2900 | |
PN4,0 MPa
| Типоразмер | L | D | K | n-φ | a | H | |||
| DN | дюйм | с электроприводом E | с ручным управлением M | ||||||
| 80 | 3" | 244 | 200 | 160 | 8-18 | 132 | 740 | 420 | |
| 100 | 4" | 283 | 235 | 190 | 8-22 | 156 | 790 | 480 | |
| 125 | 5" | 314 | 270 | 220 | 8-26 | 184 | 860 | 530 | |
| 150 | 6" | 314 | 300 | 250 | 8-26 | 211 | 1060 | 660 | |
| 175 | 7" | 374 | 350 | 295 | 12-30 | 258 | 1150 | 750 | |
| 200 | 8" | 374 | 375 | 320 | 12-30 | 284 | 1150 | 750 | |
| 225 | 9" | 403 | 420 | 355 | 12-33 | 315 | 1320 | 930 | |
| 250 | 10" | 421 | 450 | 385 | 12-33 | 345 | 1320 | 930 | |
| 300 | 12" | 475 | 515 | 450 | 16-33 | 409 | 1580 | 1130 | |
| 350 | 14" | 518 | 580 | 510 | 16-36 | 465 | 1640 | 1190 | |
| 400 | 16" | 580 | 660 | 585 | 16-39 | 535 | 2080 | 1650 | |
| 450 | 18" | 650 | 685 | 610 | 20-39 | 560 | 2300 | 1800 | |
| 500 | 20" | 720 | 755 | 670 | 20-42 | 615 | 2450 | 2200 | |
| 600 | 24" | 800 | 890 | 795 | 20-48 | 735 | 2850 | 2400 | |
PN6,3 MPa
| Типоразмер | L | D | K | n-φ | a | H | ||
| DN | дюйм | с электроприводом E | с ручным управлением M | |||||
| 80 | 3" | 244 | 215 | 170 | 8-22 | 140 | 740 | 420 |
| 100 | 4" | 283 | 250 | 200 | 8-26 | 168 | 790 | 480 |
| 125 | 5" | 314 | 295 | 240 | 8-30 | 202 | 860 | 530 |
| 150 | 6" | 314 | 345 | 280 | 8-33 | 240 | 1060 | 660 |
| 175 | 7" | 374 | 375 | 310 | 12-33 | 270 | 1150 | 750 |
| 200 | 8" | 374 | 415 | 345 | 12-36 | 300 | 1150 | 750 |
| 225 | 9" | 403 | 440 | 370 | 12-36 | 325 | 1320 | 930 |
| 250 | 10" | 421 | 470 | 400 | 12-36 | 352 | 1320 | 930 |
| 300 | 12" | 475 | 530 | 460 | 16-36 | 412 | 1580 | 1130 |
| 350 | 14" | 518 | 600 | 525 | 16-39 | 475 | 1640 | 1190 |
Примечания
1.Габаритный чертёж клапана представлен в виде схематичного изображения и носит ознакомительный характер.
2.Технические характеристики в данном каталоге могут быть изменены в результате совершенствования конструкции или обновления продукции. Для получения актуальной информации обращайтесь к менеджерам по продажам.
3.Возможно изготовление клапанов по специальным требованиям заказчика.
связаться с нами
Сопутствующие популярные продукты
Запорные клапаны ANSI
Номинальный диаметр: 1/2″-8″ Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Номинальное давление: 150Lb

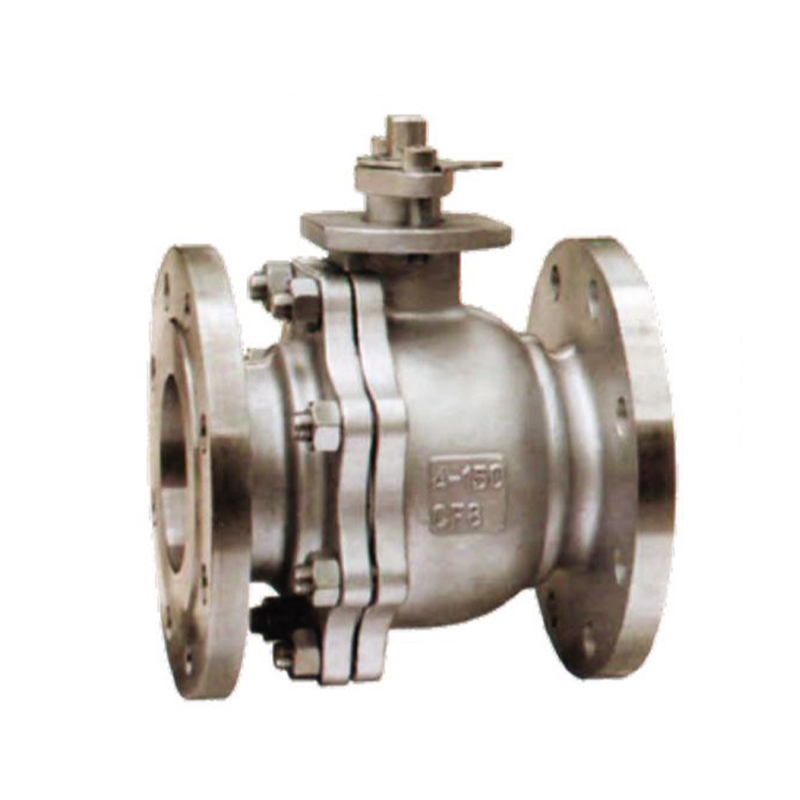

Шаровые клапаны ANSI
Номинальный диаметр: 1/4″-12″ Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Номинальное давление: 150LB, 300LB
Литые фитинги
Литые фитинги Номер 1 2 4 5 6 7/8 9 11 12 13 14 15 16 17 18 19 20 21 22...
Шаровые клапаны GB
Номинальный диаметр: DN15-DN300 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Проектирование и изготовление: GB/T 12237
V2M Двухсоставной шаровой клапан с внутренней резьбой (монтажная площадка)
Номинальный диаметр: 1/4″-4″ Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Серия QP Шаровые клапаны специального назначения из нержавеющей стали большого диаметра
Технические характеристики Патентный номер 93231421.x Номинальный диа...
Q44F (тип L) Трёхходовой шаровой клапан
Трёхходовой фланцевый шаровой клапан с L-образным портом Номинальный диаметр: DN15-DN300 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Пневматический дисковый затвор
Приглашаем вас направить запрос для подробного обсуждения и углублённой проработки деталей.
Задвижки ANSI
Номинальный диаметр: DN15-DN300 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Номинальное давление: 150Lb
Серия SQP Трёхходовые шаровые клапаны специального назначения из нержавеющей стали большого диаметра
Технические характеристики Номер патента 93231421.x Номинальный диаме...
V2 Двухсоставной шаровой клапан с внутренней резьбой
Номинальный диаметр: 1/4″-4″ Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Поворотные обратные клапаны GB
Номинальный диаметр: DN15-DN500 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Проектирование и изготовление: GB/T 12236
Серия NZJ Дроссельные клапаны с каменным литьём, износостойкие
Широкая адаптивность: широкий диапазон рабочих давлений, температур и условных проходов, возможность выбора различных типов приводов, пригоден для транспортировки широкого спектра сложных сред с обеспечением нулевой утечки.
Вертикально-роторная дробилка
Высокая эффективность дробления: вертикальная центробежно-ударная конструкция обеспечивает высокую скорость вращения и интенсивное дробление, отличаясь высокой производительностью.
Запорные клапаны JIS
Номинальный диаметр: DN50-DN200 Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др. Проектирование и изготовление: BS 5351

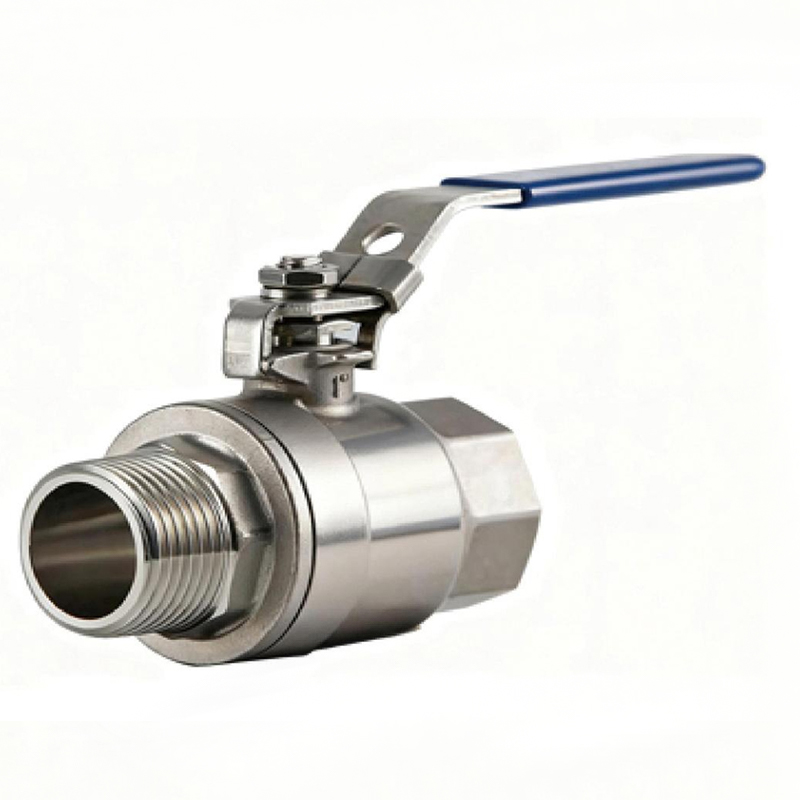

V-2W Двухсоставной шаровой клапан с внутреннейнаружной резьбой
