Шаровые клапаны JIS
Номинальный диаметр: 1/4"-12"
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 10K
Стандарт проектирования: BS 5351
Фланцевый стандарт: JIS B1212 82214
Контроль и испытания: JIS B 2003
Обработка поверхности: травление и пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 150°C
Применение
Шаровые клапаны JIS из нержавеющей стали точного литья применяются в трубопроводных системах, транспортирующих воду, пар и маслосодержащие среды. Они используются для открытия, перекрытия или перенаправления потока в промышленных и коммунальных трубопроводах, требующих фланцевого присоединения JIS 10K.

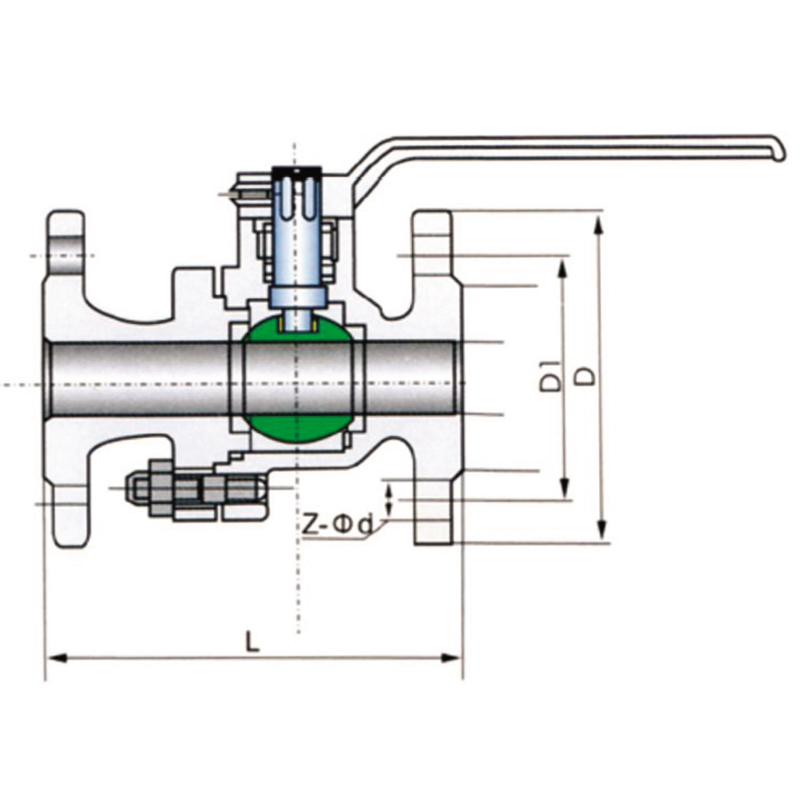

Основные наружные и присоединительные размеры (мм)
Стандарт JIS (10K)
| Номинальный диаметр DN | 15A | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | |
| 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 11/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | ||
| Размеры (мм) | L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 |
| D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | |
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 | |
| Z-Φd | 4-Φ15 | 4-Φ15 | 4-Φ19 | 4-Φ19 | 4-Φ19 | 4-Φ19 | 4-Φ19 | 8-Φ19 | 8-Φ19 | 8-Φ23 | 8-Φ23 | 12-Φ23 | 12-Φ23 | 12-Φ23 | |

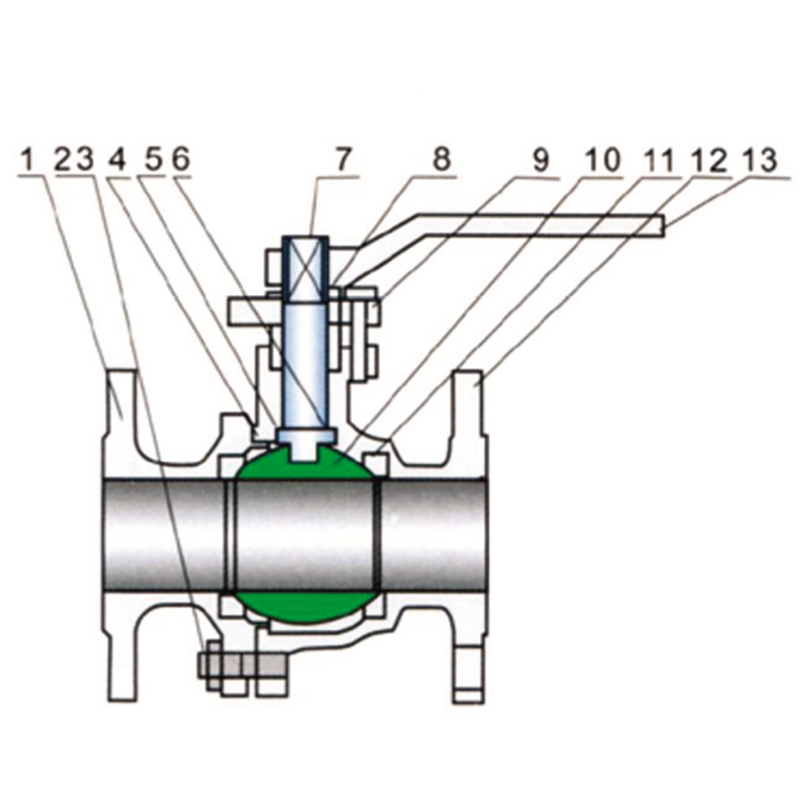

Материалы основных частей
| Номер | Наименование детали | Материал | ||
| 1 | Корпус | A216WCB | SCS13 | SCS13 |
| 2 | Гайки | A1942H | A194-8 | A194-8 |
| 3 | Болты | A1932B | A193-B8 | A193-B8 |
| 4 | Прокладка | PTFE | PTFE | PTFE |
| 5 | Упорная шайба | PTFE | PTFE | PTFE |
| 6 | Набивка | PTFE | PTFE | PTFE |
| 7 | Шток | A182-F304 | 304SS | 316SS |
| 8 | Фиксатор | A36 | 304SS | 316SS |
| 9 | Нажимная втулка | A216-WCB | SCS13 | SCS14 |
| 10 | Шар | A182-F304 | 304SS | 316SS |
| 11 | Седло | PTFE | PTFE | PTFE |
| 12 | Крышка | A216-WCB | SCS13 | SCS13 |
| 13 | Рукоятка | WCB | WCB | WCB |
