Продукция
Задвижки JIS
Номинальный диаметр: DN40-DN500
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 10K/20K
Описание
маркер
Технические характеристики продукции
Задвижка JIS (10K/20K)
Фланцевая задвижка JIS (задвижка из прецизионной литой стали, 10K/20K)
Номинальный диаметр: DN40-DN500
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 10K/20K
Проектирование и изготовление: BS 5351
Фланцевое присоединение: JIS B1212 82214
Контроль и испытания: JIS B 2003
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 150°C
Технические характеристики продукции
| Стандарт проектирования | Строительная длина | Фланцевое присоединение | Контроль и испытания | Давление-температура |
| JIS B2073, B2083 | JIS B2002 | JIS B2212, B2214 | JIS B2003 | JIS B2073, B2083 |

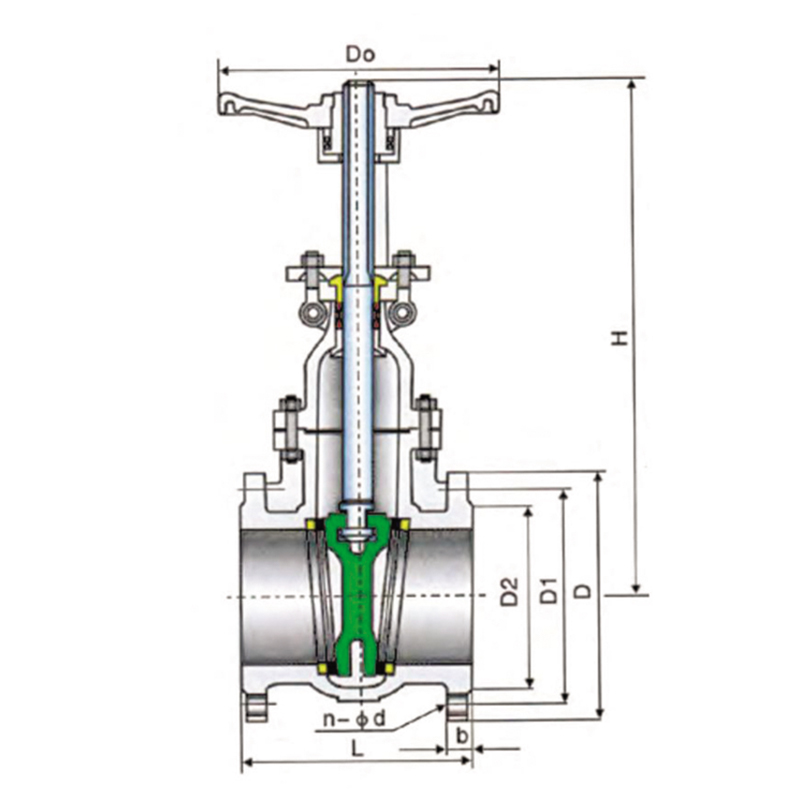

Основные наружные и присоединительные размеры (мм)
Выдвижной шток
| DN | 10K | |||
| мм | дюйм | L | H | D0 |
| 40 | 11/2" | 165 | 250 | 160 |
| 50 | 2" | 178 | 409 | 180 |
| 65 | 21/2" | 190 | 535 | 200 |
| 80 | 3" | 203 | 570 | 200 |
| 100 | 4" | 229 | 590 | 220 |
| 125 | 5” | 254 | 530.5 | 280 |
| 150 | 6" | 267 | 630 | 300 |
| 200 | 8" | 292 | 960 | 320 |
| 250 | 10" | 330 | 1158 | 350 |
| 300 | 12" | 356 | 1378 | 450 |
| 350 | 14" | 381 | 1543 | 500 |
| 400 | 16" | 406 | 1738 | 600 |
| 450 | 18" | 432 | 1959 | 600 |
| 500 | 20" | 457 | 2214 | 680 |
| 20K | ||||
| 40 | 11/2" | 165 | 250 | 160 |
| 50 | 2" | 216 | 480 | 200 |
| 65 | 21/2" | 241 | 510 | 250 |
| 80 | 3" | 283 | 580 | 280 |
| 100 | 4" | 305 | 700 | 350 |
| 150 | 6" | 403 | 940 | 400 |
| 200 | 8" | 419 | 1190 | 450 |
| 250 | 10 | 457 | 1390 | 500 |
| 300 | 12" | 502 | 1600 | 500 |
| 350 | 14" | 762 | 1750 | 600 |
| 400 | 16" | 838 | 1900 | 600 |
| 450 | 18" | 914 | 2320 | 650 |
