Продукция
Запорные клапаны JIS
Номинальный диаметр: DN50-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: BS 5351
Описание
маркер
Технические характеристики продукции
Запорный клапан JIS из нержавеющей стали, 10K/20K (фланцевый запорный клапан)
Номинальный диаметр: DN50-DN200
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Проектирование и изготовление: BS 5351
Фланцевое присоединение: JIS B1212 82214
Контроль и испытания: JIS B 2003
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Применимые стандарты
| Проектирование и изготовление | Строительная длина | Размеры фланцев | Давление-температура | Контроль и испытания |
| JIS B2071, B2081 | JIS B2002 | JIS B2212, B2214 | JIS B2071, B2081 | JIS B2003 |
Эксплуатационные характеристики
| Материал корпуса | SCPH2-11 | SCPH-32 | SCS13A | SCS19A | SCS14A | SCS16A | SCPL1 |
| Рабочая температура | ≤425°C | ≤540°C | ≤275°C | ≤200°C | ≤275°C | ≤200°C | -45~150°C |
| Рабочая среда | Вода, пар, масла | Азотная кислота | Уксусная кислота | Аммиак, жидкий аммиак | |||

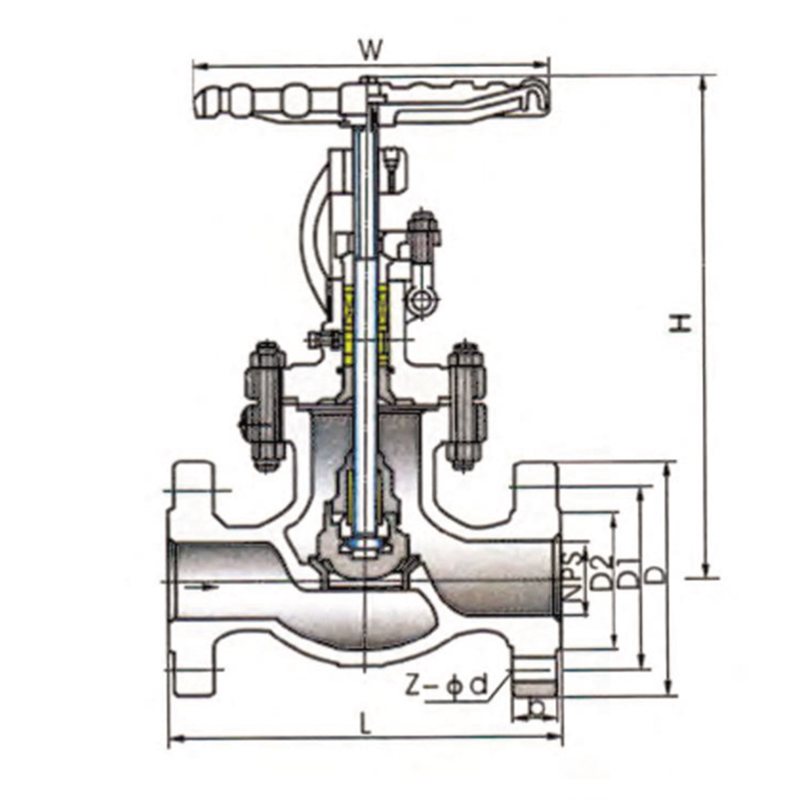

Основные размеры
| DN | GL (BB) Запорный клапан с выдвижным штоком, 10K | ||||||||
| мм | дюйм | L | D | D1 | D2 | b | n-φd | H | D0 |
| 50 | 2" | 203 | 155 | 120 | 96 | 16 | 4-φ19 | 317 | 200 |
| 65 | 21/2" | 216 | 175 | 140 | 120 | 18 | 4-Φ19 | 380 | 200 |
| 80 | 3" | 241 | 185 | 150 | 130 | 18 | 8-Φ19 | 415 | 250 |
| 100 | 4" | 292 | 210 | 175 | 126 | 18 | 8-19 | 465 | 250 |
| 125 | 5" | 356 | 250 | 210 | 185 | 20 | 8-φ23 | 405 | 300 |
| 150 | 6" | 406 | 280 | 240 | 215 | 22 | 8-φ23 | 535 | 350 |
| 200 | 8" | 495 | 330 | 290 | 265 | 22 | 12-φ23 | 675 | 450 |
связаться с нами
