Q45F (тип Т) Трёхходовой шаровой клапан
Номинальный диаметр: DN15-DN300
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 1,6 МПа, 10K, 150Lb
Описание
маркер
Технические характеристики продукции
Номинальный диаметр: DN15-DN300
Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
Номинальное давление: 1,6 МПа, 10K, 150Lb
Проектирование и изготовление: GB/T 12237-1989, DIN 3357/1, API 608
Фланцевое присоединение: GB/T 9113.1, JB/T 79, DIN 3202, JIS B2002, ASME B16.10
Строительная длина: GB/T 12221-1989, DIN 3202, JIS B2002, ASME 16.10
Контроль и испытания: GB/T13927, DIN 3230/3, API 598, JIS B 2003
Обработка поверхности: травление, пассивация, полировка (или по требованию заказчика)
Рабочая температура: ≤ 120°C
Рабочая среда: вода, пар, масло, газ, кислоты, щёлочи и др.
Приенение
Фланцевые трёхходовые шаровые клапаны с Т-образным портом предназначены для трубопроводов воды, пара и масла с рабочей температурой до 150 °C. Они используются для соединения, перекрытия или перенаправления потока между тремя направлениями трубопровода, особенно в системах, требующих распределения или переключения потока.

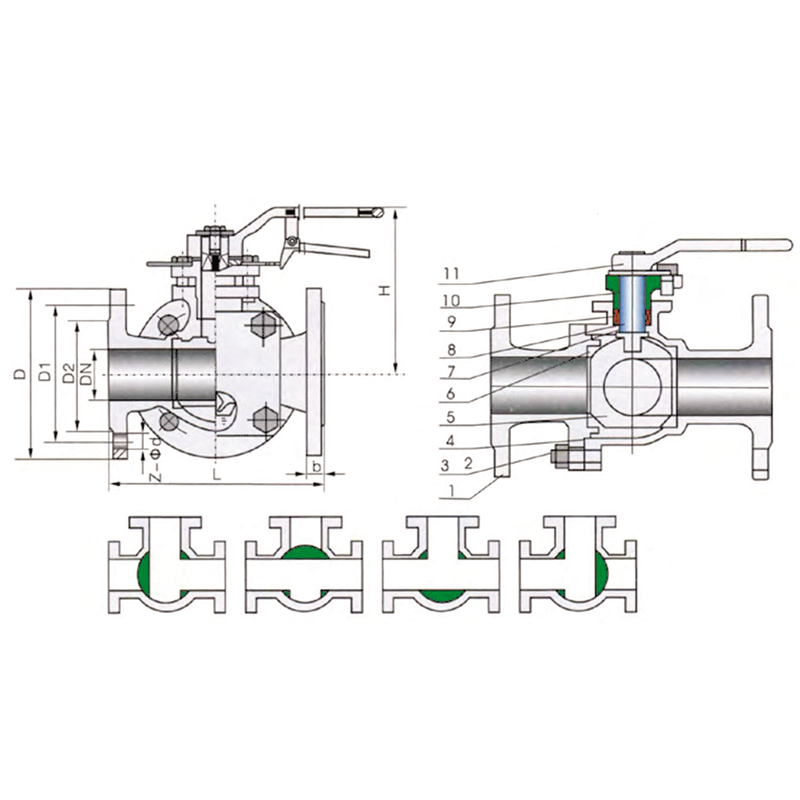

Основные наружные и присоединительные размеры (мм)
| Стандарт GB (PN 1,6 МПа) | |||||||||||||||
| Номинальный диаметр DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Размеры (мм) | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | |
| Z-φD | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-23 | 12-23 | |
| Стандарт JIS (10K) | |||||||||||||||
| Размеры (мм) | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 95 | 100 | 125 | 135 | 140 | 155 | 175 | 185 | 210 | 250 | 280 | 330 | 400 | 445 | |
| D1 | 70 | 75 | 90 | 100 | 105 | 120 | 140 | 150 | 175 | 210 | 240 | 290 | 355 | 400 | |
| Z-φD | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 4-19 | 4-19 | 8-19 | 8-19 | 8-23 | 8-23 | 12-23 | 12-23 | 16-25 | |
| Стандарт ANSI (150Lb) | |||||||||||||||
| Размеры (мм) | L | 150 | 160 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | 670 | 720 |
| D | 89 | 98 | 108 | 117 | 127 | 152 | 178 | 190 | 229 | 254 | 279 | 343 | 406 | 483 | |
| D1 | 60.5 | 70 | 79.5 | 89 | 98.5 | 121 | 140 | 153 | 191 | 216 | 242 | 299 | 362 | 432 | |
| Z-φD | 4-15 | 4-15 | 4-15 | 4-15 | 4-15 | 4-19 | 4-19 | 4-19 | 8-19 | 8-22 | 8-22 | 8-22 | 12-25 | 12-25 | |
